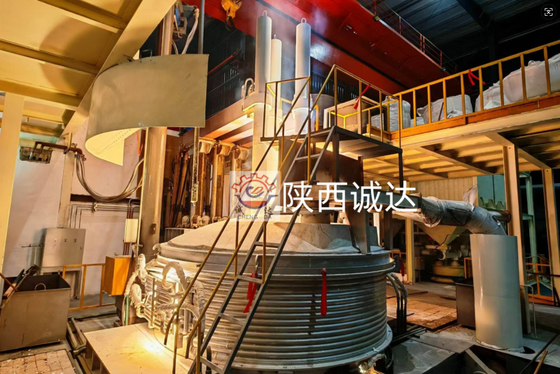

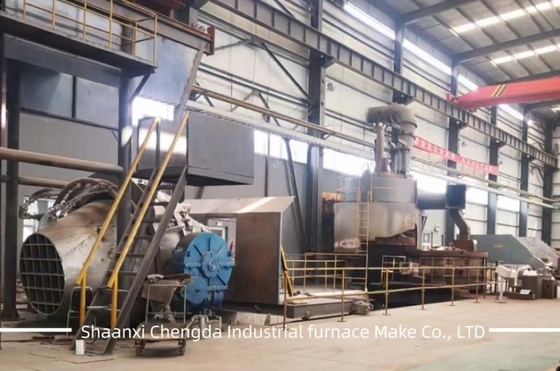

5ton 8ton 10ton 15ton 20ton 30ton 50t 60t HX 3-Phase Steel Making Electric Arc Furnace

5ton 8ton 10ton 15ton 20ton 30ton 50tHX pembuatan baja tiga fase Electric Arc Furnace No load regulasi tegangan listrik:

Oven busur listrik HX yang diproduksi oleh perusahaan ini terutama digunakan dalam industri pengecoran, dengan kapasitas mulai dari 0,5 t-50 t. Di antaranya, baja slot 0,5 t-30 t;Fitur utama tungku busur listrik: fleksibilitas tinggi, konsumsi energi rendah, siklus produksi pendek, penghematan energi dan perlindungan lingkungan.

HX tungku busur listrik tiga fase pembuatan baja adalah dalam bentuk pengisian atas dengan tutup yang berubah dan mengetuk dengan saluran pengetuk.
Set peralatan listrik ini terutama mencakup: daya tegangan tinggi
Sistem pasokan, transformator tungku, sistem pasokan listrik tegangan rendah, sistem kontrol listrik tegangan rendah, pengangkat elektroda otomatis
Sistem regulasi, sistem komputer industri.

Fitur produk:

1. Prinsip kerja sistem
2. Sistem pasokan listrik tegangan tinggi

Deskripsi rinci produk perangkat ini:
Unigear ZS1 mesin pemutar logam tertutup terisolasi udara dirancang dan dikembangkan oleh perusahaan ABB Calor Emag SchaltanlagenAG.Ini dilengkapi dengan ABB Group paling canggih VD4 Vacuum Circuit Breaker dan paling canggih dan reable kontrol dan unit perlindunganTeknologi canggihnya adalah perwakilan dari udara terisolasi logam tertutup pindah gear di dunia.Selain pengujian jenis unigear ZS1 pindah gear sesuai dengan persyaratan International Eletrotechnical Commission (IEC) dan standar nasional Cina ((GB), pengujian yang relevan juga dilakukan sesuai dengan persyaratan Klasifikasi Society ((LR,DNV,RINA,BV和GL).Ia juga lulus uji busur internal untuk membuktikan bahwa ia dapat secara efektif memastikan keselamatan pribadi operator dan mengurangi kehilangan peralatan dan proses produksiDalam prakteknya, internal busur jarang atau bahkan mustahil.

Aliran proses tungku busur baja tiga fase tipe HX:

Kabinet switch Unigear ZS1 terdiri dari dua bagian: kabinet tetap dan bagian yang dapat dilepas.ruang kabel dan ruang tegangan rendah dengan partisi.
Kerangka dan partisi dari lemari switch terbuat dari plat baja berlapis aluminium seng yang kuat dan tahan korosi. Setelah diproses dan ditekuk oleh alat mesin CNC,Mereka diikat dengan baut pada perlengkapan khusus, yang memastikan keseragaman ukuran dan kekuatan mekanik yang tinggi.dan tingkat perlindungan adalah IP2X ketika pintu ruang pemutus dibuka.
Perangkat penghilang tekanan dipasang di bagian atas ruang pemutus sirkuit, ruang bar bus dan ruang kabel.
Tekanan udara internal dari gigi switch meningkat, dan perangkat penghilang tekanan atas secara otomatis akan terbuka untuk melepaskan tekanan dan gas pelepasan.Cincin penyegelan khusus yang dipasang di pintu led menyegel pintu lemari untuk memastikan keselamatan pribadi operator. Ketika roda pemutar berdekatan diikat bersama-sama, setiap plat sisi logam dipisahkan dari satu sama lain,dan lapisan penyangga udara 4mm terbentuk antara pelat sisi untuk memperlambat dampak kesalahan busur pada kabinet sementaraPembagian dinding melalui antara ruang bus-bar dapat memastikan bahwa kesalahan bus tidak akan menyebar ke gigi switch yang berdekatan, sehingga mengurangi kehilangan peralatan dan proses produksi.

Gear switch Unigear ZS1 memiliki berbagai fungsi anti misoperation untuk memenuhi persyaratan interlocking "lima pencegahan". Pada saat yang sama, ia juga mengadopsi desain medan listrik seragam.Semua bus sirkuit utama dibulatkan dan ditutupi dengan selang insulasi panas menyusut yang diproduksi oleh perusahaan Raychem AmerikaDengan desain medan listrik yang seragam dan desain isolasi komposit,ukuran keseluruhan switchgear dikurangi untuk memastikan struktur yang wajar dan kompakLebih penting lagi, pemasangan, pengoperasian dan pemeliharaan dapat dilakukan di depan lemari untuk meminimalkan investasi pelanggan dalam teknik sipil.
