Tungku serpihan titanium presisi untuk peralatan pemurnian ferroalloy

Parameter teknis utama dan deskripsi konsumsi energi peralatan
1Sistem peralatan:
·Metoda pengisian dan pemakanan: pemakanan otomatis, pemakanan terpusat;
·Mode operasi peleburan: peleburan terus menerus, pelepasan berkala.
·Sistem kerja busur listrik: peleburan busur.
·Metoda pembuangan: jenis troli self-propelled;
·Metode pengecoran: tangki slag titanium/mesin besi cor;
·Metode penghapusan debu: Metode penghapusan debu dengan tutup rendah setengah tertutup, kantong pulsa tekanan rendah.

1, Karakteristik proses peleburan titanium slag:
Titanium slag adalah produk peleburan titik lebur tinggi.dan karakteristik viskositasnya meningkat secara dramatis di dekat suhu titik lelehSelain itu, sifat-sifat ini mengalami perubahan drastis dengan komposisi selama proses peleburan.

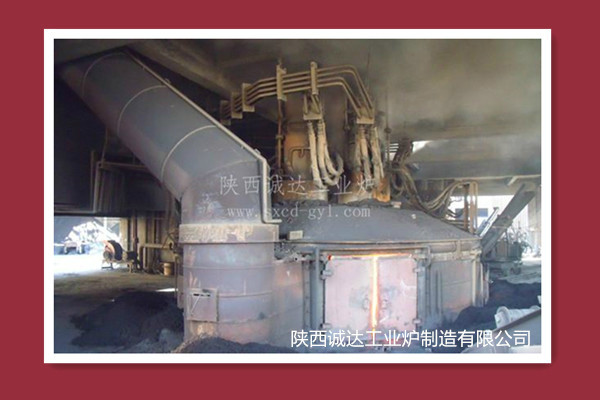

Struktur keseluruhan tungku peleburan slag titanium mengadopsi skema semi tertutup (diupgrade ke struktur tertutup penuh).Ini adalah jenis tungku khusus antara tungku busur listrik dan tungku busur tenggelamKetika merancang tungku listrik titanium slag, karakteristik proses peleburan titanium slag harus dipertimbangkan terlebih dahulu:
1Kekuatan per satuan area lingkaran kutub lebih besar daripada tungku tinggi bijih, dengan panas terkonsentrasi yang dapat memenuhi persyaratan untuk melelehkan slag titanium tinggi;
2. Daya unit area dari tungku harus dipilih untuk menjadi lebih kecil untuk membentuk lapisan pelindung stabil titanium slag di sekitar kolam cair;
3Ada area ruang gas dengan ketinggian yang tepat di atas tungku untuk mencegah cairan cair dari sepenuhnya melarikan diri dari tungku selama mendidih slag;
4Kecepatan mengangkat elektroda harus cepat untuk memenuhi persyaratan mengangkat dan menurunkan elektroda dengan cepat ketika titanium slag mendidih.
5Kulit peleburan lunak dari bahan tungku mencegah bahan tersebut secara otomatis menurun dengan generasi slag dan besi, seringkali membutuhkan tamping manual untuk melanjutkan pakan.Pengolahan material yang runtuh dan penyemprotan slag relatif sulit.
Dari sudut pandang sistem kerja busur, titanium slag tungku listrik adalah antara tungku listrik pembuatan baja dan besi paduan dan kalsium karbida terendam tungku busur listrik,dan yang lebih dekat kepada yang pertama,, tetapi juga mirip dengan yang terakhir dalam hal pengurangan bijih

2, Aliran proses peleburan titanium slag
Pemilihan aliran proses untuk melelehkan slag titanium ditentukan oleh faktor-faktor seperti kondisi bahan baku dan rasa, kondisi peralatan, tingkat teknis, penggunaan produk, dan faktor ekonomi.
1Titanium concentrate dan anthracite disesuaikan secara manual dan proporsional sebelum dikirim ke tungku listrik untuk peleburan.
Setelah peleburan selesai, slag titanium yang berkualitas dan besi cair dilepaskan dari tungku listrik,dan slag titanium dan besi cair disuntikkan ke dalam tangki slag dan tabung besi cair masing-masing.
3Titanium slag diproses melalui pendinginan air atau pendinginan alami, penghancuran, pemisahan magnetik dan penggilingan bola untuk menjadi produk titanium slag yang berkualitas,yang kemudian dikirim ke tempat penyimpanan serpihan titanium yang selesai.
4Besi cair disulfurisasi untuk menghasilkan besi mentah untuk dijual.
5Gas asap dari tungku listrik diolah oleh pengumpul debu dan dibuang untuk memenuhi standar emisi nasional.

3, Aliran kerja tungku peleburan titanium slag
1. Makan:
Metode pakan: Satu kali makan cocok dengan makan terus-menerus, dan mesin ramming diatur.
Jumlah port pakan: tujuh, di antaranya ada satu port pakan pusat, dan jumlah pakan menyumbang 50% dari campuran.
Proses pakan: Mengadopsi metode pencairan busur pakan satu kali (atau pakan terus menerus pada tahap selanjutnya).dicampur secara merata dengan bahan tungku melalui timbangan elektronikBahan baku diangkut dengan conveyor dari gudang bahan baku ke dua gudang bahan besar di bagian belakang bengkel peleburan tungku listrik,dan kemudian diangkut dengan conveyor sabuk ember ke gudang bahan atas tungku listrik untuk penyimpananSetelah slag dan besi yang dileburkan dalam siklus sebelumnya dilepaskan, mereka diangkut dengan conveyor sabuk ke tujuh pipa pembuangan dan ditambahkan ke tungku.
2Mencairkan:
Perangkat pengangkat elektroda kontrol otomatis lebih cenderung memainkan karakteristiknya di tungku peleburan titanium slag.
3. keluar dari tungku:
Gunakan mesin pembuka mata untuk membuka dan mencampur slag dan besi.

4, Fitur peralatan tungku peleburan titanium slag perusahaan kami adalah:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, sepenuhnya memenuhi persyaratan untuk mengangkat dan menurunkan elektroda dengan cepat ketika titanium slag mendidih.
Sistem kontrol otomatis untuk mengangkat elektroda adalah maju, with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnace. Penuh memenuhi karakteristik peleburan yang berbeda dari tahap awal, pertengahan, dan kemudian dari proses peleburan titanium slag,dan mencapai kontrol otomatis/manual independen atau terkait dari operasi mengangkat elektroda untuk elektroda tiga fase.
3Sistem kontrol terdistribusi canggih, seluruh tungku slag titanium dikendalikan oleh PLC dan dilengkapi dengan tampilan pemantauan antarmuka manusia-mesin.
Pemilihan jenis tungku: Mengadopsi proses peleburan intermiten dari bubuk tungku listrik dengan tutup rendah semi tertutup atau bahan bulk yang dimasukkan ke tungku,dapat melakukan operasi seperti ramming, pemasangan bantu, dan menyesuaikan permukaan material, sementara juga memulihkan panas limbah dan mengolah gas buang.
Oleh karena itu, tungku listrik semi tertutup dengan tutup rendah lebih cocok untuk peleburan slag titanium berkualitas tinggi.
4. Tutup tungku pendingin air tertutup hibrida: terdiri dari bingkai logam yang didinginkan sepenuhnya dengan air dan tutup tungku pendingin air trapezoidal pelat, dengan lapisan bahan tahan api di dalam,dapat mencapai transformasi dari penutup tungku semi tertutup ke peleburan tertutup sepenuhnyaStruktur tertutup dari tungku listrik termal mineral digunakan untuk memurnikan dan memulihkan gas batubara.Lubang elektroda dan lubang pakan pada penutup tungku diisi dengan bahan dan disegel dengan perangkat pendingin air.
5. Pengaturan mesin ramming: Proses peleburan titanium slag adalah operasi intermiten, dan operasi setiap tungku terutama mencakup langkah-langkah seperti makan, penempatan elektroda,peleburan, dan pembuangan;
Berdasarkan karakteristik peleburan titanium slag, perlu menggunakan mesin ram untuk akumulasi material dan pembentukan kerak di tungku.
6Jaringan pendek hemat energi: terdiri dari kompensator yang didinginkan dengan air, tabung tembaga yang didinginkan dengan air dan kabel yang didinginkan dengan air,mengadopsi struktur jaringan pendek hemat energi baru dengan kabel ganda dan tata letak segitiga luarFaktor kekuatan alami tinggi.
7Pilihan elektroda grafit: Elektrod memungkinkan kepadatan arus yang tinggi untuk melewati, memastikan sistem pasokan listrik yang wajar,yang bermanfaat untuk memperpendek waktu peleburan dan mengurangi konsumsi daya.
8. Kotak tembaga elektroda: Setiap elektroda fase dipegang erat dengan empat ubin tembaga, yang bekerja dengan andal, tidak rentan terhadap lengkungan, dan memiliki umur layanan yang panjang.
9Mengimplementasikan penekan dan penarik elektroda otomatis: Brek pegangan elektroda mengadopsi teknologi rem pegangan spring hidraulik ganda dari tungku peleburan ferroalloy besar.Ketika elektroda dikencangkan, pegas cakram secara otomatis menekan dan menahan elektroda, yang memiliki masa pakai yang panjang, operasi yang sederhana, dan kinerja yang dapat diandalkan jauh lebih unggul dari perangkat rem tunggal.Cincin tekanan digunakan untuk penjepit, dan pelat konduktif dikencangkan dan dilepaskan oleh silinder hidrolik. silinder rem atas dan bawah dan pelepasan tekanan dapat digunakan untuk pelepasan tekanan panjang tetap manual dan otomatis.
10. Transformer tungku listrik: Ini mengadopsi transformator hemat energi dengan kerugian rendah dengan jalur keluar samping yang dapat kelebihan beban sebesar 30%.pendinginan minyak-air yang kuat, dan dilengkapi dengan peralatan perlindungan suhu minyak dan gas lengkap.
11. Perkakas listrik tegangan tinggi: Kontrol mengadopsi kabinet saklar vakum, yang memiliki deteksi lengkap, pengukuran, dan perlindungan relay untuk tegangan, arus, daya, dan listrik.Penghenti petir oksida seng dipasang untuk menyerap tegangan operasi.
