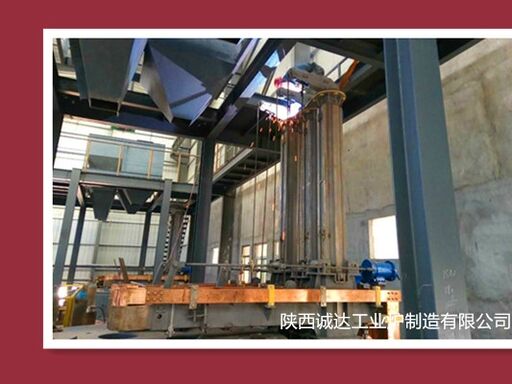

Alumina Fusi Putih Kapasitas Besar Tungku Busur

  • Large-Capacity White Fused Alumina Arc Furnace
Tempat asal Cina
Nama merek Shaanxi Chengda
Sertifikasi ISO 9001
Nomor model Bernegosiasi berdasarkan kapasitas pemrosesan peralatan
Kuantitas min Order 1 buah
Harga The price will be negotiated based on the technical requirements and supply scope of Party A
Kemasan rincian Diskusikan sesuai dengan persyaratan khusus Pihak A
Waktu pengiriman 2 bulan
Syarat-syarat pembayaran L/C,T/T,Western Union
Menyediakan kemampuan Menyelesaikan rantai pasokan produksi, memasok tepat waktu, dan memenuhi standar kualitas
Detail produk
Menyoroti

tungku busur alumina fusi putih

,

tungku busur berkapasitas besar

,

Peralatan Pemurnian Paduan Ferro
Tinggalkan pesan
Deskripsi Produk

Tungku busur aluminasi cair putih berkapasitas besar


Pengantar Peralatan & Parameter


Tungku busur alumina cair putih berkapasitas besar adalah peralatan termal inti untuk memproduksi alumina cair putih berkualitas tinggi (α-Al2O3).memurnikan dan mengkristalkan kembali bahan pada suhu di atas 2000°C yang dihasilkan oleh busur elektroda. "Kapasitas besar" umumnya mengacu pada peralatan denganKapasitas transformer ≥ 4000 kVAdanoutput tungku tunggal ≥ 5 ton, dengan efisiensi tinggi, konsumsi energi rendah dan kinerja stabil untuk produksi skala besar.


1Struktur Peralatan Inti


1.1 Sistem tungku


  • Kerang tungku: Dilas dengan pelat baja boiler 20 g, ketebalan 18 25 mm, struktur melingkar tanpa pengeras, memastikan kedapatan dan kekuatan.
  • Lapisan Tungku: Dibangun dengan batu bata tahan api tinggi alumina atau castbles, tahan terhadap suhu di atas 2200 °C, korosi dan erosi, dengan permeabilitas yang memadai untuk mencegah blowback peleburan.
  • Tutup tungku: Struktur baja komposit yang didinginkan dengan air, tipe silinder, dilengkapi dengan lubang elektroda, lubang pengisian dan port pengamatan, dapat diputar dan diangkat.
  • Mekanisme Miring: Tipe tetap (pawon blok) atau tipe miring hidraulik, sudut miring 0°45°, nyaman untuk pelepasan slag dan blok.

1.2 Sistem Elektrod


  • Elektrod: Elektrod grafit bertenaga tinggi, umumnya Φ300 Φ450 mm untuk tungku kapasitas besar, disusun dalam segitiga sama sisi.
  • Perangkat Angkat: Didorong oleh motor frekuensi variabel, kecepatan angkat 1,5-2,5 m/menit, stroke 1600-2200 mm, dengan pengaturan arus konstan / daya konstan otomatis.
  • Sistem penjepit: Penggerak tipe sabuk atau hidrolik, didinginkan dengan air, memastikan konduktivitas yang andal dan penjepit.

1.3 Sistem listrik (inti)


  • Transformer: Transformator tegangan khusus yang mengatur tegangan saat beban, biasanya 6000 ‰ 10000 kVA (6 ‰ 10 MVA) untuk model kapasitas besar.
  • Jaringan Pendek: Terdiri dari kabel pendingin air, batang tembaga dan lengan silang konduktif, disusun dalam bentuk segitiga dengan ketidakseimbangan impedansi tiga fase < 8% untuk mengurangi konsumsi energi.
  • Sistem kontrol: Kontrol PLC sepenuhnya otomatis, pemantauan arus, tegangan, daya, suhu dan posisi elektroda.

1.4 Sistem Bantuan


  • Sistem pendingin: pendinginan semprot untuk dinding tungku, pendinginan air internal untuk penutup tungku, elektroda dan jaringan pendek; konsumsi air 150~300 t/jam, dilengkapi dengan alarm tekanan dan suhu.
  • Sistem pengisian: Bak tungku atas / tangki pengisian, otomatis atau semi-batch feeding.
  • Penghapusan debu gas buang: Kap gas tertutup penuh dengan filter kantong untuk memenuhi standar emisi lingkungan.
  • Suntikan Oksigen: Perangkat oksigen bertiup atas untuk pencairan tambahan, pergaulan dan penghapusan kotoran.


2Spesifikasi Spesifikasi Kapasitas Besar


Artikel 4000 kVA (5t) 6300 kVA (8t) 10000 kVA (12 ‰ 15 t)
Kapasitas Transformer 4000 kVA 6300 kVA 10000 kVA
Kapasitas Rating Tungku 5 ton/panas 8 ton/panas 12-15 ton/panas
Diameter dalam kerang tungku Φ2800 mm Φ3400 mm Φ4200 mm
Kedalaman Kerang Tungku 1400 mm 1700 mm 2000 mm
Elektrod Grafit Φ250 mm × 3 Φ350 mm × 3 Φ450 mm × 3
Tegangan sekunder 180~390 V (22 langkah) 160 360 V (27 langkah) 140~320 V (33 langkah)
Listrik nominal Sekitar 9200 A. Sekitar 14500 A. Sekitar 22000 A
Siklus Peleburan 6~7 jam 7~8 jam 8-10 jam
Konsumsi Daya Satuan 17001900 kWh/t 1650-1800 kWh/t 1600~1750 kWh/t
Volume air pendingin Sekitar 200 ton/jam Sekitar 250 ton/jam Sekitar 300 ton/jam
Jenis tungku Tetap / miring Kecil Kecil
Total Berat Peralatan Sekitar 120 ton Sekitar 180 ton Sekitar 260 ton


3Prinsip Kerja & Proses


  • Bahan baku: Bubuk alumina industri (Al2O3 ≥ 98,5%), dengan kontrol ketat terhadap kotoran Na2O, SiO2 dan Fe2O3.
  • Arc Ignition: Elektrod turun dan energi untuk memulai busur, meningkatkan suhu tungku ke 2200 ∼ 2300 °C.
  • Pembuangan: Pemberian batch dengan metode ruang tertutup (lapisan material tebal) untuk efisiensi termal yang tinggi dan konsumsi energi yang rendah.
  • Pengolahan: Bertahan selama 4~6 jam untuk memisahkan dan menghilangkan kotoran; β-Al2O3 (kotoran natrium) dipisahkan dan dihilangkan.
  • Pendinginan: Pendinginan alami selama 24~36 jam setelah mati untuk membentuk klinker alumina cair putih yang padat.
  • Setelah Pengobatan: Penghancuran, penyaringan, pencucian asam dan pemisahan untuk mendapatkan produk jadi dengan Al2O3 ≥ 99%.


4. Fitur Kinerja


  • Kemurnian Tinggi: Produk Al2O3 ≥ 99,0%, keputihan tinggi dan kekotoran rendah.
  • Output Tinggi: Tungku 10000 kVA mencapai output harian 30-35 ton, cocok untuk produksi massal.
  • Konsumsi Energi Rendah: Efisiensi termal yang lebih tinggi di tungku kapasitas besar, konsumsi daya satuan 5~10% lebih rendah daripada tungku kecil.
  • Stabilitas & Keandalan: Otomatisasi tinggi, umur lapisan tungku yang panjang, operasi berkelanjutan yang stabil.
  • Perlindungan Lingkungan: Struktur tertutup penuh dengan penghapusan debu yang efisien, gas buang memenuhi standar emisi.


5. Aplikasi Utama


  • Abrasif & Alat Penggiling: Keramik / resin abrasives, sandpaper, sabuk abrasive, bubuk grinding untuk grinding presisi dan polishing.
  • Bahan Refraktor: Batu bata tahan api berkualitas tinggi, castable, nozzle, lempeng geser untuk tungku suhu tinggi metalurgi, bahan bangunan dan petrokimia.
  • Keramik fungsional: Keramik elektronik, alat pemotong keramik, komponen struktur suhu tinggi.
  • lainnya: Pasir pengecoran presisi, media peledak pasir, pengisi anti korosi, serat tahan api, dll.
