TOP1 Peralatan Pemulihan Katalis Tiga Cara untuk Logam Hargai

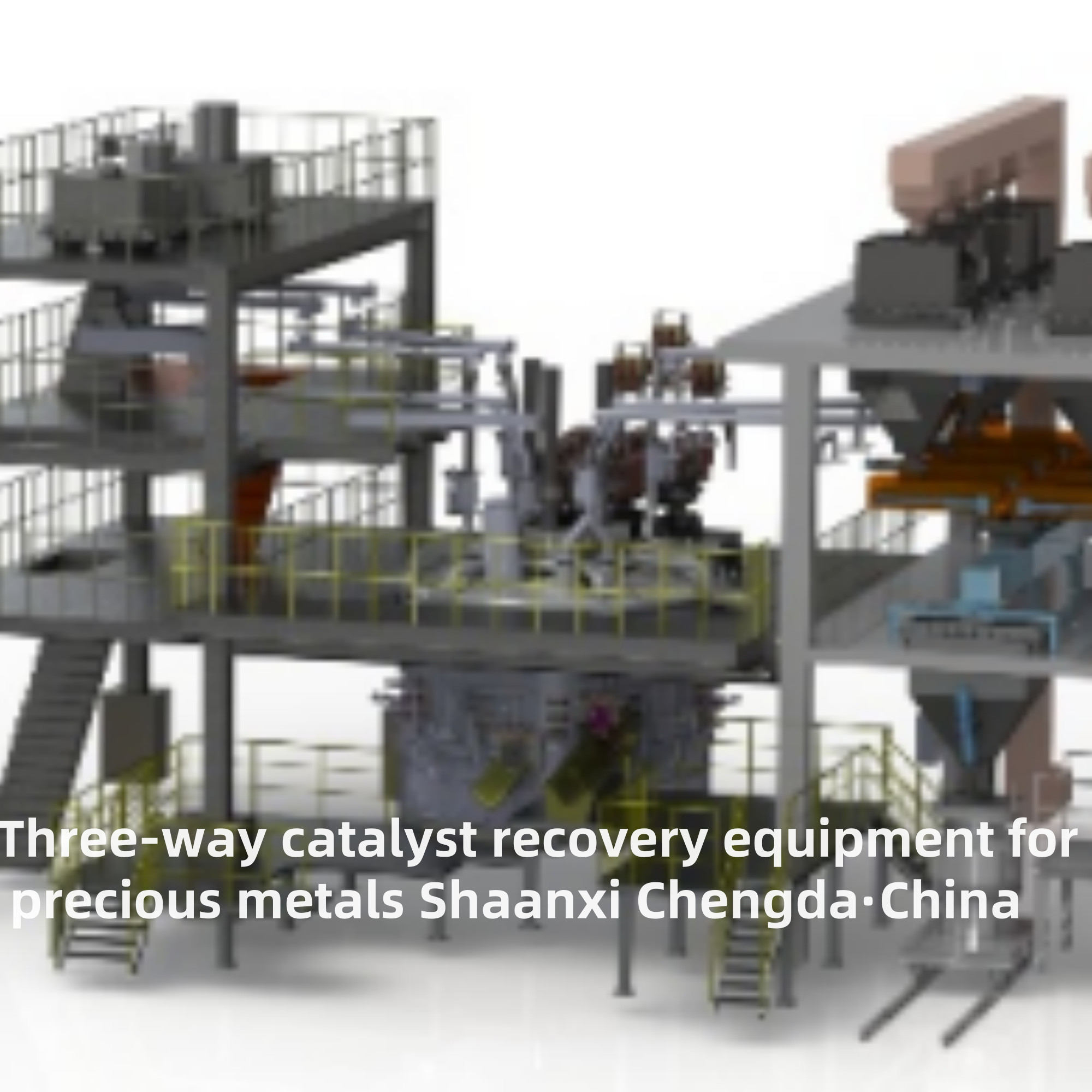

Peralatan pemulihan katalis tiga arah TOP1 untuk logam mulia

Penerapan peralatan:

  Peralatan ini digunakan untuk menerima terak TBRC, katalis bekas, fluks, paduan FeSi, dll. dari bagian atas, dan memproses ulang produk terak dari langkah peleburan utama untuk mencapai tingkat pemulihan terbaik.

Ikhtisar produk dan fitur struktural:

1) Pilih badan tungku tetap, penutup tungku gabungan semi-tertutup;
2) Mengadopsi lengan melintang konduktif komposit tembaga-baja yang didinginkan air sepenuhnya;
3) Desain jaring pendek menggunakan metode koneksi segitiga elektroda tiga fase, yang memiliki kompensasi jaring pendek yang baik, impedansi rendah, koefisien ketidakseimbangan tiga fase rendah, faktor daya tinggi, dan efek penghematan daya yang signifikan;
4) Penggunaan teknologi kabel berpendingin air baru dan sirap tembaga tempa, pemilihan koneksi kabel berpendingin air dan pipa tembaga dari koneksi tipe tombol, yang dapat mengurangi resistansi kontak;
5) Mengadopsi kunci hidrolik penuh, pengangkatan elektroda mengadopsi pengangkatan kontrol katup proporsional hidrolik, dikombinasikan dengan kontrol PLC, meningkatkan laju pengoperasian sistem elektroda;
6) Pemberian makan multi-titik di dalam tungku, untuk mencapai distribusi seragam yang berkelanjutan, kontrol otomatis jumlah material;
7) Batu bata magnesia-krom/batu bata aluminium-krom digunakan di lapisan dalam tungku, batu bata di bagian bawah tungku, batu bata di bagian bawah lengkungan dan garis terak, dan jaket air tembaga digunakan untuk pendinginan air yang kuat di garis terak. Desain jaket air ganda digunakan di garis terak untuk secara efektif menjamin masa pakai bahan tahan api di dalam tungku (garansi 2 tahun untuk dinding samping yang bersentuhan dengan cairan cair, garansi 6 tahun untuk dinding samping yang tidak bersentuhan dengan cairan cair, dan garansi 6 tahun untuk bagian bawah tungku);

Komposisi peralatan:

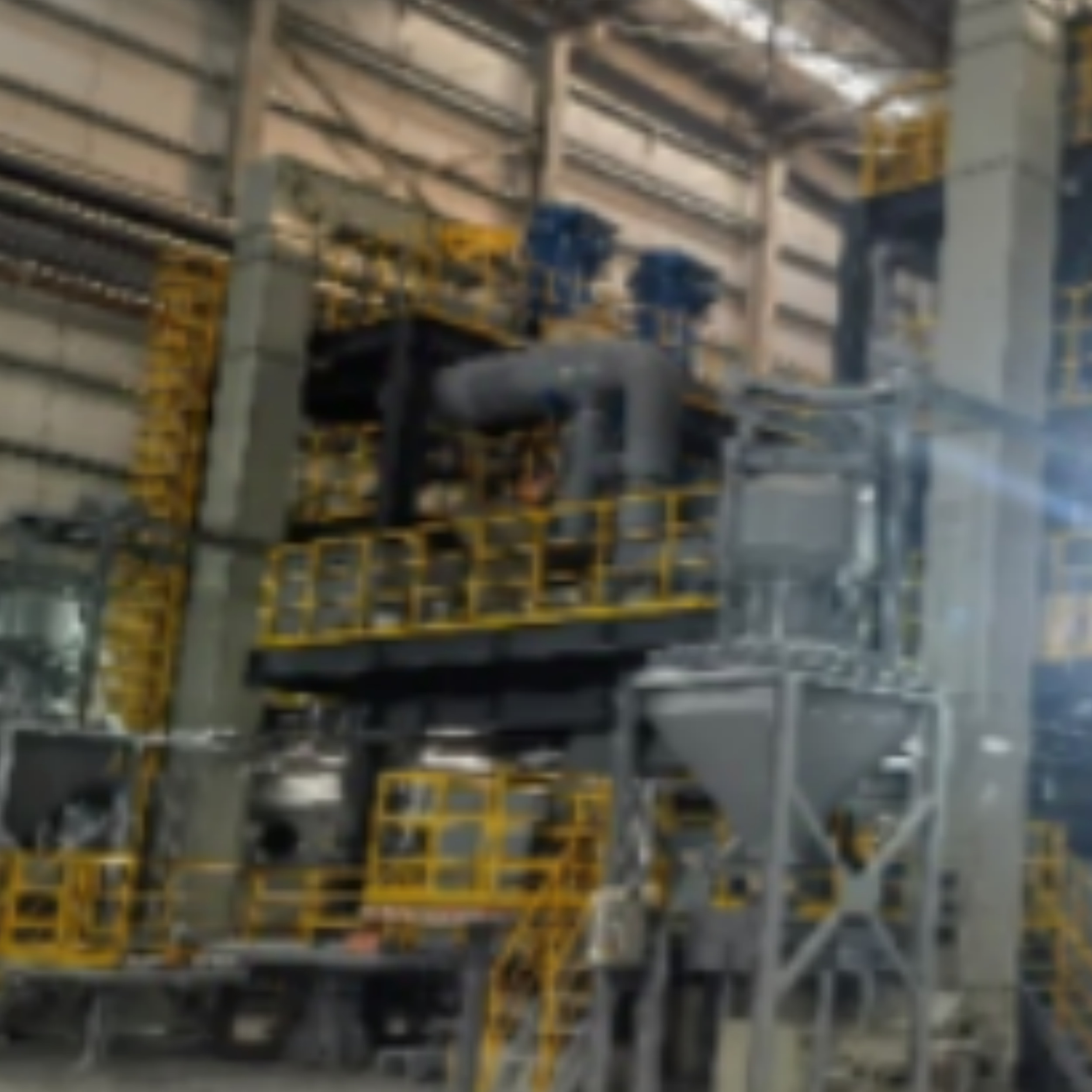

  Sistem mekanis terutama terdiri dari badan tungku dan jaket air tembaga, sistem pendingin udara bagian bawah tungku, penutup tungku semi-tertutup, sistem pengangkatan elektroda, sistem pengumpul asap, sistem jaring pendek, sistem hidrolik, sistem air pendingin, sistem pengosongan, stasiun pencampuran, sistem ekstraksi besi dan terak, platform baja operasi, platform baja pencampuran dan pengosongan, lapisan tungku, dll. Peralatan listrik terutama terdiri dari transformator tungku listrik, switchgear tegangan tinggi, peralatan kontrol tegangan rendah, dan sistem kontrol otomatis tungku listrik.

1. Jenis Peralatan Inti dan Perannya

Peralatan Proses Pirometalurgi (Efisiensi Tinggi untuk Operasi Skala Besar)

• Peralatan Penghancur & Penggiling: Pertama, pembawa katalis bekas (keramik atau logam) dihancurkan menjadi partikel kecil (1-5mm) oleh penghancur rahang, kemudian digiling menjadi bubuk halus oleh pabrik bola. Ini memaksimalkan paparan partikel logam mulia, meletakkan dasar untuk reaksi selanjutnya.
• Tungku Peleburan: Peralatan inti dari proses tersebut. Biasanya menggunakan tungku induksi frekuensi menengah atau tungku tiup samping yang diperkaya oksigen. Dengan menambahkan fluks (seperti silika, batu kapur) dan kolektor (seperti matte tembaga atau besi), ia memanaskan bubuk katalis hingga 1500-1600°C. Logam mulia larut ke dalam kolektor untuk membentuk "matte logam mulia," sementara pembawa membentuk terak (yang dibuang sebagai limbah setelah perawatan).
• Peralatan Pemurnian Matte: Matte logam mulia selanjutnya diolah dalam konverter atau tungku anoda untuk menghilangkan kotoran (seperti sulfur, besi). Akhirnya, melalui elektrolisis atau pengendapan kimia, platinum, paladium, dan rodium murni diperoleh.

Peralatan Proses Hidrometalurgi (Kemurnian Tinggi, Konsumsi Energi Rendah)

• Reaktor Pelindian: Tangki tertutup, tahan korosi (biasanya terbuat dari titanium atau FRP). Ia mencampur bubuk katalis dengan agen pelindian (seperti aqua regia, gas klorin, atau reagen bebas sianida) dan mengontrol suhu (60-90°C) dan kecepatan pengadukan. Logam mulia dilarutkan ke dalam larutan, membentuk "larutan lindi hamil."
• Peralatan Pemisahan & Pemurnian: Termasuk kolom pertukaran ion, tangki ekstraksi pelarut, dan tangki pengendapan. Ini menghilangkan kotoran (seperti aluminium, silikon) dari larutan lindi hamil terlebih dahulu, kemudian menggunakan resin pertukaran ion atau agen ekstraksi untuk memisahkan platinum, paladium, dan rodium satu per satu. Akhirnya, melalui pengendapan dan kalsinasi, bubuk logam mulia kemurnian tinggi diperoleh.
• Peralatan Pengolahan Air Limbah: Karena hidrometalurgi menggunakan reagen kimia, ia harus dilengkapi dengan tangki netralisasi, tangki sedimentasi, dan filter karbon aktif. Ini memastikan bahwa air limbah yang dibuang memenuhi standar lingkungan, menghindari pencemaran kimia.

2. Indikator Kinerja Utama

1. Tingkat Pemulihan Logam Mulia: Semakin tinggi semakin baik. Peralatan yang matang dapat mencapai tingkat pemulihan lebih dari 98% untuk platinum, paladium, dan rodium.
2. Keramahan Lingkungan: Peralatan pirometalurgi perlu dicocokkan dengan pengumpul debu dan menara desulfurisasi untuk mengontrol emisi asap. Peralatan hidrometalurgi harus memiliki sistem pengolahan air limbah yang lengkap untuk menghindari kebocoran reagen.
3. Tingkat Otomatisasi: Peralatan otomatisasi tinggi (dengan sistem kontrol PLC) dapat mengurangi operasi manual, meningkatkan stabilitas produksi, dan menghindari kesalahan manusia yang memengaruhi efisiensi pemulihan.

3. Skenario Aplikasi Khas

• Pasar Aftermarket Otomotif: Digunakan oleh perusahaan daur ulang untuk memproses TWC bekas yang diganti dari mobil, bus, atau truk.
• Pabrik Pembuatan Katalis: Digunakan untuk memulihkan logam mulia dari katalis yang rusak atau limbah produksi, mengurangi kehilangan bahan baku.
• Daur Ulang Peralatan Listrik dan Elektronik (WEEE): Beberapa baterai kendaraan hibrida atau katalis industri juga mengandung logam mulia, dan peralatan ini dapat digunakan untuk pemulihan yang diperluas.
