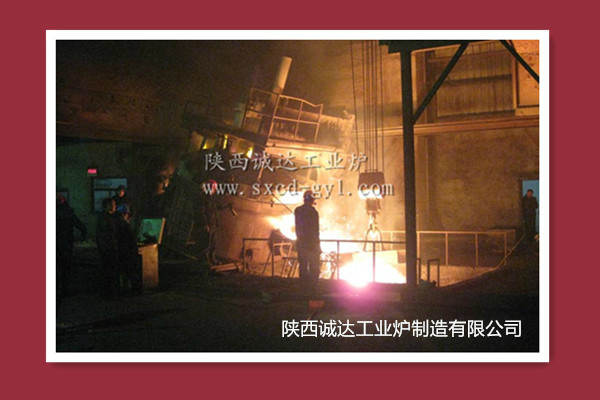

Tungku busur listrik besi vanadium

Tungku busur besi vanadium adalah peralatan utama yang digunakan secara khusus untuk memproduksi paduan besi vanadium.memiliki berbagai aplikasi dalam produksi baja dan paduan lainnyaKinerja dan karakteristik tungku busur besi vanadium secara langsung menentukan kualitas dan efisiensi produksi produk besi vanadium.

一Desain struktural:
Badan tungku yang efisien dan hemat energi
Sistem elektroda yang akurat dan stabil
Sistem kontrol cerdas dan fleksibel

二Keuntungan kinerja:
Produksi besi vanadium kemurnian tinggi
Efisiensi peleburan yang efisien
Pengaturan proses yang fleksibel
Fitur penghematan energi dan perlindungan lingkungan

Produksi vanadium umumnya dilakukan dengan menggunakan tungku pemurnian busur listrik, biasanya dengan kapasitas 1,5 hingga 5 ton.

三Peralatan mekanis utama dari tungku busur listrik terdiri dari beberapa bagian, termasuk tubuh tungku, penutup tungku, mekanisme mengangkat penutup tungku, lengan silang konduktif,perangkat pengangkat elektroda, mekanisme miring tubuh tungku, dan perangkat bantu lainnya.

1. Badan tungku:Tubuh tungku terdiri dari dua bagian: komponen logam dan lapisan yang terbuat dari bahan tahan api.Shell tungku dilas dari δ 16 tebal pelat bajaPintu tungku digunakan untuk mengamati bagian dalam tungku dan untuk operasi seperti penghapusan slag, pengambilan sampel, dan makan.Pintu tungku biasanya ditutupi dengan pintu tungku, dan air digunakan untuk pendinginan di dalam pintu tungku. alur tap baja digunakan untuk mengetuk baja, dan itu diikat ke cangkang tungku dengan baut dan dilapisi dengan bahan tahan api.
Persyaratan untuk bahan lapisan dari tungku busur listrik: 1 Harus memiliki refractoriness yang cukup dan titik pelembutan beban; 2 Harus memiliki ketahanan slag yang kuat;3 Harus memiliki ketahanan yang baik terhadap pendinginan dan pemanasan yang cepat; 4 Harus ada kekuatan yang cukup; 5 Konduktivitas termal rendah dan konduktivitas listrik rendah.
2Tutup tungku:Penutup tungku adalah penutup tungku jenis lempeng yang didinginkan dengan air dengan paku gantung slag yang dilas di dalam.Cincin penyegelan elektroda adalah cincin bahan tahan api yang disesuaikan, dipasang pada lubang elektroda yang disediakan di penutup tungku.
3Mekanisme mengangkat penutup tungku:Ini terdiri dari dua silinder piston dipasang di bagian belakang dua balok melengkung, yang mengangkat atau menurunkan penutup tungku melalui empat titik angkat yang terhubung ke rantai cincin pendek penutup tungku.Ketinggian angkat maksimum penutup tungku adalah 300 mm.
4. lengan silang konduktif:Lengan silang konduktif terutama terdiri dari tubuh lengan silang, kepala penjepit, dukungan loop, tabung minyak, tuas, dll.Ini dilas dengan baja tembaga komposit plat, yang mengurangi banyak bagian isolasi kompleks pada lengan silang asli, menyederhanakan strukturnya, mengurangi berat, meningkatkan daya transmisi dan mengurangi kerugian jaringan sekitar 10%.Klem konduktif terbuat dari bahan perunggu kromIni adalah produk yang dipatenkan yang dikembangkan dan diproduksi secara eksklusif oleh perusahaan kami, dan saat ini merupakan bahan ideal untuk penjepit elektroda.
Mekanisme elektroda longgar adalah jenis batang tarik pemuatan pneumatik.
5. Perangkat pengangkat elektrode: Perangkat mengangkat elektroda adalah tipe kolom tetap, dan mekanisme mengangkat elektroda terdiri dari motor listrik, drum pengurangan, rangkaian katrol, tali kawat baja,dan dilengkapi dengan seikat timbangan.

Persyaratan utama untuk sifat fisik elektroda grafit adalah sebagai berikut:
1 Kekuatan volume tinggi; 2 Koefisien resistensi rendah; 3 Konduktivitas termal tinggi; 4 Koefisien ekspansi termal rendah; 5 Modulus elastis kecil dan kekuatan mekanik yang cukup.
6. Mekanisme miring tubuh tungku: Mekanisme miring tubuh tungku adalah tipe miring bawah yang dapat miring tubuh tungku 40-45 ° ke arah alur steel taping melalui dua tabung minyak miring,memastikan bahwa cairan yang sudah jadi di dalam tungku dikosongkan saat dibuang, dan miring 12-20 ° ke arah pintu tungku untuk penghapusan slag, pengukuran suhu, pengambilan sampel dan operasi lainnya.ujung alur tapping baja bergerak secara horizontal untuk jarak kecil, dan kecepatan miring dapat disesuaikan.
