Eksentrik Bottom Tapping Electric Arc Furnace
| Tempat asal | Cina |
|---|---|
| Nama merek | Shaanxi Chengda |
| Sertifikasi | ISO 9001 |
| Nomor model | Bernegosiasi berdasarkan kapasitas pemrosesan peralatan |
| Kuantitas min Order | 1 buah |
| Harga | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Kemasan rincian | Diskusikan sesuai dengan persyaratan khusus Pihak A |
| Waktu pengiriman | 2 bulan |
| Syarat-syarat pembayaran | L/C,T/T,Western Union |
| Menyediakan kemampuan | Menyelesaikan rantai pasokan produksi, memasok tepat waktu, dan memenuhi standar kualitas |
Detail produk
| Kapasitas pencairan | 5-300 Ton | Suhu Operasional | 1600-1800°C |
|---|---|---|---|
| Aplikasi | Produksi baja, manufaktur paduan, daur ulang logam | Sistem kendali | PLC / Kontrol terkomputerisasi |
| Jenis peralatan | Mesin Industri | Fitur | Penghematan Energi |
| Jenis Perangkat | Tungku busur listrik DC | Mode pengaturan tegangan | Tidak ada beban pengaturan tegangan listrik |
| Sistem Pencetakan Tungku | Pencetak bagian bawah atau pencetak sisi | Kata kunci | Funace yang meleleh |
| Menyoroti | tungku busur listrik untuk pembuatan baja,tungku penyadapan bawah eksentrik,peralatan pembuatan baja dengan penyadapan bawah |
||
Deskripsi Produk

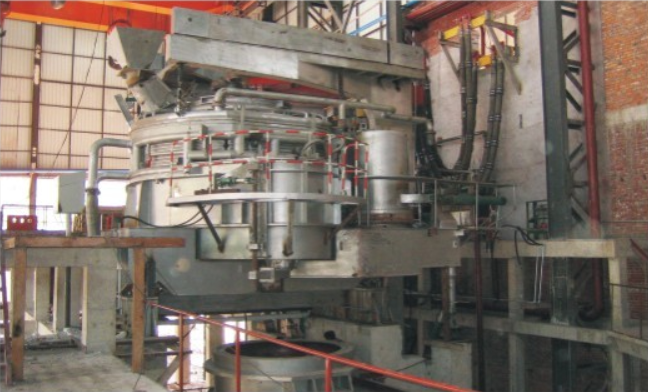

Tungku Busur Listrik Penyadapan Bawah Eksentrik
Pengenalan Peralatan dan Parameter
Tungku Busur Listrik EBT | Peralatan Inti untuk Penyadapan Bebas Terak & Pembuatan Baja Proses Pendek dengan Efisiensi Tinggi
Tungku Busur Listrik Penyadapan Bawah Eksentrik (EBT) adalah peralatan inti proses pendek pembuatan baja modern. Mengadopsi desain penyadapan eksentrik bagian bawah tungku, disadarinyapenyadapan bebas terak dan operasi penahan baja & terak sisa, yang sangat meningkatkan kualitas baja cair dan efisiensi produksi, serta memenuhi permintaan peleburan berkekuatan sangat tinggi.
1. Komposisi Peralatan
Tungku busur listrik EBT terdiri dari empat modul inti:sistem badan tungku, sistem mekanik, sistem kelistrikan dan sistem bantu, menampilkan struktur kompak dan otomatisasi tinggi.
1.1 Sistem Tubuh Tungku
- Cangkang Tungku: Terbagi menjadi cangkang atas dan bawah. Bagian bawah mengadopsi struktur eksentrik elips hidung, dilapisi dengan batu bata karbon magnesium / batu bata tahan api alumina-magnesia. Cakupan dinding tungku berpendingin air mencapai 87%-90%.
- Atap Tungku berpendingin air: Struktur berpendingin air sepenuhnya dengan lubang elektroda di tengahnya, dilengkapi dengan perangkat penyegel dan pembuangan asap.
- Kotak Penyadapan Eksentrik: Lubang sadap diatur pada posisi eksentrik bagian bawah tungku, disesuaikan dengan mekanisme buka dan tutup pintu geser / sumbat, diisi dengan pasir drainase magnesia untuk memulai penuangan otomatis.
1.2 Sistem Mekanik
- Mekanisme Pengangkatan Elektroda: Lengan silang konduktif komposit baja-tembaga / paduan aluminium dengan penggerak servo untuk menyesuaikan pengangkatan elektroda dan daya busur.
- Mekanisme Kemiringan Tungku: Penggerak hidrolik. Sudut kemiringan pada sisi sadapan hanya 5°-15°, dengan struktur yang disederhanakan dan mengurangi kehilangan jaringan pendek.
- Mekanisme Pengangkatan & Pemutaran Atap Tungku: Penggerak listrik / hidrolik, bekerja sama dengan pengisian sisa dan pemeliharaan tungku.
- Sistem Tombak Injeksi Oksigen & Karbon: Desain jet yang dibundel di dinding tungku, mendukung peleburan busur terendam terak berbusa, meningkatkan pasokan oksigen dan efisiensi karburasi.
1.3 Sistem Kelistrikan
- Transformator Tungku: Konfigurasi daya ultra-tinggi, daya unit ≥ 600kVA/t, menyediakan catu daya busur yang stabil.
- Sistem Jaringan Pendek: Loop konduktif arus tinggi dengan desain impedansi rendah untuk mengurangi kehilangan daya.
- Sistem Kontrol Otomatis PLC: Regulasi elektroda terintegrasi, kontrol daya, pengoperasian miring, dan interlock keselamatan, mendukung pemantauan jarak jauh dan ketertelusuran data.
1.4 Sistem Bantu
- Sistem Pendingin Air: Komponen utama pendingin air sirkulasi tertutup seperti cangkang tungku, atap tungku, dan lengan silang elektroda.
- Sistem Hidraulik: Menyediakan tenaga untuk memiringkan tungku, mengangkat elektroda dan membuka & menutup lubang penyadapan.
- Sistem Penghilang Debu & Pembuangan Asap: Dilengkapi dengan kantong penghilang debu / pemulihan panas limbah untuk memenuhi standar perlindungan lingkungan.
- Sendok & Sendok Mobil: Melakukan peleburan baja dan pencocokan dengan proses pemurnian LF/VOD.
2. Parameter Teknis Utama (Referensi Standar)
| Parameter | Spesifikasi (50t / 100t / 150t) |
|---|---|
| Kapasitas Terukur | 50t / 100t / 150t (Kapasitas penyadapan maks: 1,05-1,2 kali) |
| Diameter Cangkang Tungku | φ4600mm / φ5800mm / φ6800mm |
| Kapasitas Transformator | 18000kVA / 30000kVA / 45000kVA |
| Diameter Elektroda Grafit | φ450mm / φ500mm / φ550mm |
| Lingkaran Pitch Elektroda | φ1150mm / φ1350mm / φ1500mm |
| Diameter Lubang Penyadapan | φ120-150mm (tahan api Magnesia) |
| Sudut Miring | Sisi ketukan: 5°-15°, Kemiringan kembali: ≤5° |
| Mengetuk Waktu | 3-5 menit per pemanasan, tingkat pemisahan terak baja ＞95% |
| Siklus Peleburan | 45-60 menit per panas (Dengan pemanasan awal & pengisian terus menerus) |
| Volume Baja Sisa | 10% -15% dari kapasitas terukur, tingkat sisa terak ≥95% |
3. Keunggulan Kinerja
- Penyadapan Bebas Terak & Kualitas Baja Murni: Penyadapan bawah yang eksentrik dengan kemiringan sudut kecil menahan terak di dalam tungku, secara efektif mengurangi kandungan fosfor dan sulfur, cocok untuk produksi baja karbon tinggi dan baja paduan.
- Efisiensi Tinggi & Penghematan Energi dengan Optimasi Biaya: Siklus peleburan diperpendek sebesar 20%, kehilangan panas berkurang sekitar 20%; umur layanan tahan api diperpanjang sebesar 15% dengan konsumsi lebih rendah.
- Pengoperasian yang Aman, Stabil & Mudah: Menghindari risiko percikan akibat penyadapan miring secara tradisional; tingkat mulai penuangan otomatis lebih dari 90%, operasi satu tombol PLC mengurangi intensitas tenaga kerja.
- Kompatibel dengan Produksi Proses Pendek: Dapat dicocokkan dengan peralatan pemurnian LF dan pengecoran kontinyu untuk mewujudkan produksi proses pendek EAF-LF-CC, dengan hasil tahunan hingga 400.000–800.000 ton.
4. Ruang Lingkup Aplikasi
Banyak digunakan dalam peleburanbaja karbon ringan, baja paduan, baja tahan karat dan baja khusus. Cocok untuk pabrik baja proses pendek berbasis skrap, perusahaan pengecoran, dan basis produksi baja khusus, yang berfungsi sebagai peralatan pilihan untuk pembuatan baja ramah lingkungan modern.
