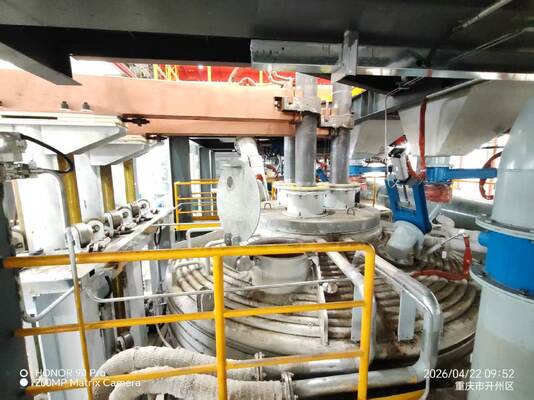

Tungku Busur Listrik DC Multi-Elektroda Kapasitas Terukur 5000KVA untuk Pemulihan Sumber Daya Terak Vanadium-Titanium ISO 9001
| Tempat asal | Shaanxi, Tiongkok |
|---|---|
| Nama merek | Shaanxi Chengda |
| Sertifikasi | ISO 9001:2015 |
| Nomor model | Multi-Elektroda DC EAF-VTS 5000 |
| Kuantitas min Order | 1 set |
| Harga | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Kemasan rincian | Diskusikan sesuai dengan persyaratan khusus Pihak A |
| Waktu pengiriman | 2-3 bulan |
| Syarat-syarat pembayaran | L/C,T/T,Western Union |
| Menyediakan kemampuan | Menyelesaikan rantai pasokan produksi, memasok tepat waktu, dan memenuhi standar kualitas |
Detail produk
| jenis tungku | Tungku Busur Listrik DC Multi-Elektroda | Kapasitas transformator | 5000 KVA |
|---|---|---|---|
| Suhu Operasional | 1500-1700 ° C. | Konfigurasi Elektroda | 3 Elektroda Grafit Φ400-500mm |
| Tingkat Pemulihan Vanadium | ≥85% | Tingkat Pemulihan Besi | ≥98% |
| Faktor Daya | 0,95-0,98 | Sistem Pengendalian | PLC kontrol otomatis sepenuhnya |
| Modus pendinginan | Pendinginan Kombinasi Minyak-Air yang Kuat | Kapasitas pemrosesan harian | 40-60 Ton |
| Menyoroti | Tungku busur listrik DC 5000KVA,tungku pemulihan terak vanadium-titanium,Peralatan pengolahan limbah berbahaya ISO 9001 |
||
Deskripsi Produk
Tungku Busur Listrik DC Multi-Elektroda untuk Pemulihan Sumber Daya Terak Vanadium-Titanium
Tungku Busur Listrik DC Multi-Elektroda ini adalah solusi peleburan khusus yang direkayasa untuk pemulihan sumber daya yang efisien dari terak vanadium-titanium. Memanfaatkan teknologi busur DC multi-elektroda canggih, tungku ini mencapai tingkat pemulihan logam dan efisiensi energi yang unggul dibandingkan dengan tungku elektroda tunggal atau AC konvensional, menjadikannya pilihan optimal untuk perusahaan pengolahan magnetit vanadium-titanium dan operasi daur ulang terak metalurgi.
Prinsip Kerja Inti
Tungku menggunakan tiga elektroda grafit DC yang dikontrol secara independen yang menghasilkan busur plasma berdensitas energi tinggi yang stabil antara elektroda dan anoda dasar tungku. Suhu operasi mencapai 1500-1700°C, memastikan peleburan terak vanadium-titanium yang lengkap dan reduksi oksida vanadium dan besi yang efisien. Dengan penambahan reduktor karbon dan fluks kapur, paduan vanadium-besi mengendap di dasar tungku sementara terak kaya titanium mengapung di lapisan atas, memungkinkan pemisahan terak-logam yang bersih.
Keunggulan Teknis Utama
Teknologi DC Multi-Elektroda
- Konfigurasi Tiga Elektroda: Tiga elektroda grafit Φ400-500mm dengan kontrol pengangkatan dan daya independen, menghilangkan defleksi busur yang umum terjadi pada tungku DC elektroda tunggal.
- Distribusi Panas Merata: Pelepasan busur multi-titik menciptakan medan termal yang seimbang, mengurangi titik dingin dan meningkatkan homogenitas lelehan sebesar 30% dibandingkan dengan desain elektroda tunggal.
- Peningkatan Pengadukan Elektromagnetik: Interaksi busur multi-elektroda menghasilkan pengadukan kolam lelehan yang lebih kuat, mempercepat reaksi reduksi dan mempersingkat siklus peleburan sebesar 15-20%.
Pemulihan Sumber Daya Unggul
- Tingkat Pemulihan Vanadium ≥85%: Lingkungan reduksi yang dalam memastikan ekstraksi vanadium maksimum dari matriks terak vanadium-titanium yang kompleks.
- Tingkat Pemulihan Besi ≥98%: Reduksi besi yang hampir lengkap mengubah terak limbah menjadi paduan vanadium-besi yang berharga.
- Produk Samping Terak Titanium: Terak yang diperkaya titanium dapat diproses lebih lanjut untuk produksi titanium dioksida atau dimanfaatkan sebagai bahan baku refraktori bermutu tinggi.
Efisiensi Energi & Kinerja Lingkungan
- Faktor Daya 0.95-0.98: Tidak memerlukan kompensasi daya reaktif, mengurangi biaya infrastruktur listrik.
- Konsumsi Elektroda 30% Lebih Rendah: Operasi DC dikombinasikan dengan kontrol multi-elektroda yang dioptimalkan mengurangi keausan elektroda grafit dibandingkan tungku AC.
- Pemanfaatan Gas Buang Kaya CO: Gas buang bersuhu tinggi mengalami pembakaran sekunder dan pemulihan panas limbah, mengurangi konsumsi energi tambahan sebesar 10-15%.
- Sistem Gas Buang Tertutup: Filter kantong dan desulfurisasi terintegrasi memastikan kepatuhan terhadap standar emisi EPA dan UE (partikulat ≤10mg/m³).
Kontrol Cerdas & Operasi Andal
- Otomatisasi Penuh PLC: PLC S7-1500 dengan layar sentuh HMI untuk pemantauan real-time arus, tegangan, suhu, dan posisi elektroda.
- Regulasi Otomatis Elektroda: Kontrol loop tertutup PID dengan katup proporsional Parker Jerman memungkinkan penyesuaian ketinggian elektroda yang presisi (±2mm).
- Pemantauan Suhu Dasar Tungku Multi-Titik: Deteksi suhu lapisan dasar tungku secara real-time dengan alarm otomatis dan penyesuaian daya.
- Kemiringan Badan Tungku: Kemiringan hidrolik ke depan hingga 35° untuk penarikan paduan penuh dan 15° untuk pembuangan terak.
Struktur Peralatan
| Komponen | Spesifikasi |
|---|---|
| Cangkang Tungku | Pelat baja las dengan lapisan refraktori komposit magnesia-karbon |
| Tutup Tungku | Desain tabung berpendingin air semi-tertutup dengan port observasi |
| Sistem Elektroda | 3 * Φ400-500mm elektroda grafit, pengangkatan hidrolik independen |
| Anoda Dasar | Elektroda dasar konduktif kontak multi-titik, desain anti-defleksi busur |
| Catu Daya | Rectifier Thyristor 5000KVA, primer 35kV / sekunder 150-300V |
| Jaringan Pendek | Kabel berpendingin air bagian besar + susunan terbalik paralel tabung tembaga |
| Sistem Hidrolik | Stasiun pompa hidrolik dengan akumulator untuk kontrol elektroda, penutup, dan kemiringan |
| Sistem Pendingin | Pendinginan air loop tertutup bertekanan dengan pemantauan suhu dan aliran |
| Sistem Pengisian | Pengumpanan otomatis multi-titik dengan distributor cincin dan konveyor sekrup |
| Pengolahan Gas Buang | Ruang pembakaran sekunder + menara pendingin + filter kantong + desulfurisasi |
Parameter Teknis
| Parameter | Nilai |
|---|---|
| Kapasitas Transformator | 5000 KVA |
| Tegangan Primer | 35 kV |
| Tegangan Sekunder | 150-300 V (regulasi multi-tap) |
| Suhu Operasi | 1500-1700°C |
| Diameter Cangkang Tungku | Φ5200 mm |
| Diameter Elektroda | Φ400-500 mm * 3 elektroda |
| Lingkaran Pitch Elektroda | Φ1800 ± 100 mm |
| Kapasitas Pemrosesan Harian | 40-60 ton |
| Konsumsi Daya | 800-1000 kWh/ton produk |
| Konsumsi Elektroda | 2-3 kg/ton (60% lebih rendah dari AC) |
| Tingkat Pemulihan Vanadium | ≥85% |
| Tingkat Pemulihan Besi | ≥98% |
| Faktor Daya | 0.95-0.98 |
| Konsumsi Air Pendingin | ~80 m³/h |
| Masa Pakai Lapisan | 300-500 kali peleburan |
Cakupan Aplikasi
- Pemulihan sumber daya terak peleburan magnetit vanadium-titanium
- Pemanfaatan komprehensif tailing ekstraksi vanadium
- Limbah padat metalurgi yang mengandung vanadium, titanium, dan besi
- Pengolahan mendalam terak berkadar vanadium rendah
- Daur ulang terak produk samping produksi ferroalloy
Layanan Purna Jual
- Garansi 1 tahun untuk komponen inti (sistem elektroda, sistem hidrolik, transformator)
- Tim insinyur profesional untuk instalasi di lokasi, komisioning, dan pelatihan operator
- Dukungan teknis jarak jauh dan pemecahan masalah 24/7
- Jaminan pasokan suku cadang dengan jaringan logistik global
- Layanan penggantian lapisan dan pemeliharaan tungku tersedia
Hubungi kami hari ini untuk proposal teknis dan kutipan yang disesuaikan berdasarkan kebutuhan pemrosesan terak vanadium-titanium spesifik Anda.
