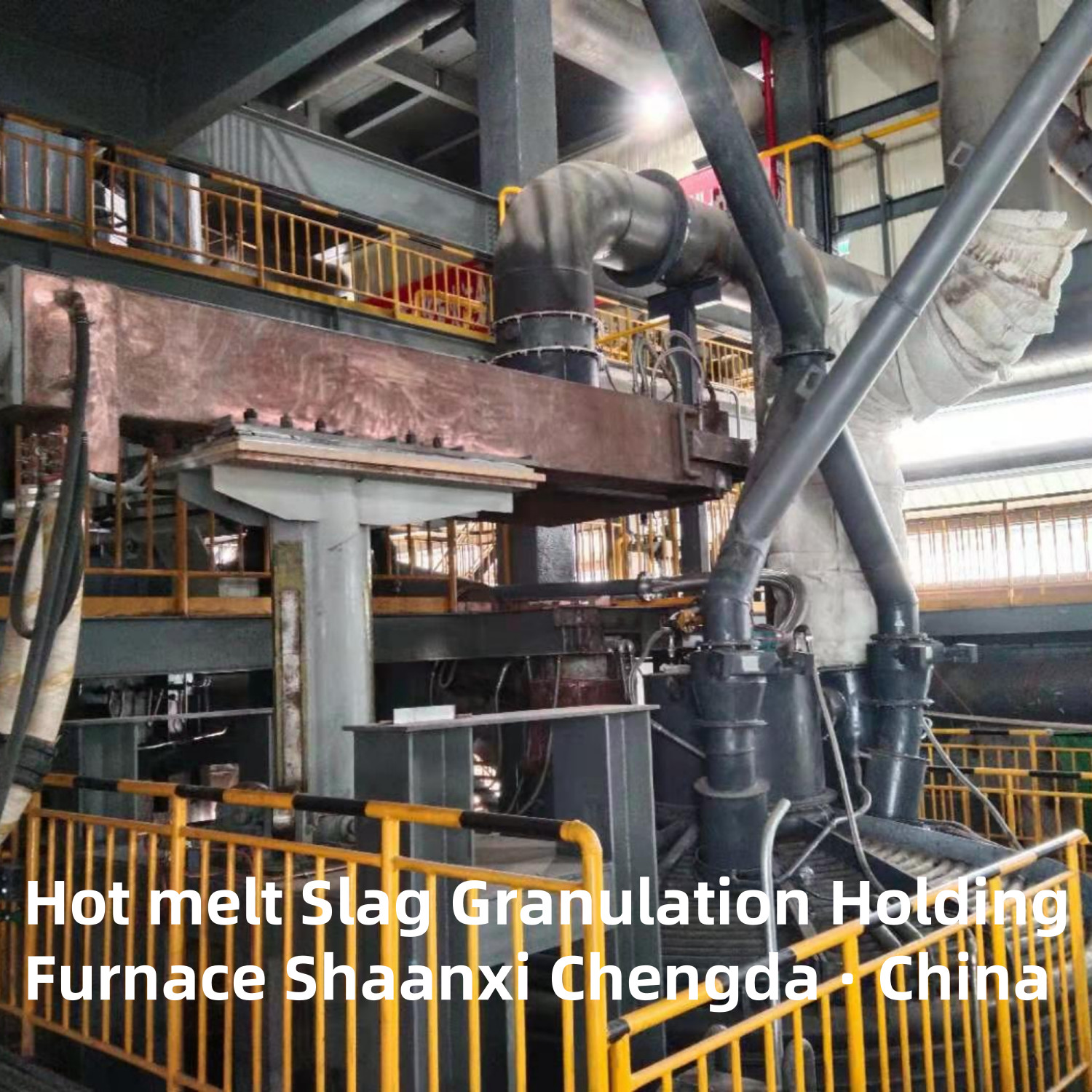

Peralatan Tungku Penahan Granulasi Terak Leleh Panas

Tungku Penampung Granulasi Terak Leleh Panas

Penggunaan Peralatan:

  Digunakan untuk menerima terak leleh panas dari tanur sembur, sebagai insulasi terak tanur sembur, penyimpanan, fasilitas pemanasan.

Ikhtisar Peralatan:

  Setelah pelepasan terak tanur sembur secara intermiten, terak disimpan sementara dalam peralatan, kemudian disuplai ke perangkat granulasi sesuai dengan laju aliran tertentu untuk mencapai tujuan granulasi yang stabil dan berkelanjutan. Pada saat yang sama, untuk mengurangi suhu terak selama penyimpanan sementara dan memengaruhi granulasi selanjutnya, terak tanur sembur dapat dipanaskan.

Fitur Produk:

  Desain badan tungku dan penutup tungku insulasi termal, meminimalkan kehilangan panas, memaksimalkan pemanfaatan pemanasan awal.

Parameter dan Indikator Utama:

1, Jumlah penyimpanan terak: sekitar 75t;
2, Kapasitas terak 30 ~ 60 ton/jam;
3, Suhu pelepasan terak ≧1420℃;
4, Suhu terak ~ 1500℃ (akan diukur);
5, Kapasitas pemanasan: kenaikan suhu maksimum terak per jam ≧50℃;
6, Persyaratan disipasi panas badan tungku (operasi normal):
  Suhu dinding tungku: ≤ 80℃;
  Suhu atas: ≤120℃;
  Suhu dasar tungku: ≤ 80℃.

Deskripsi Struktur Peralatan:

1. Badan tungku;

2. Lapisan tungku;

3. Nosel geser kontrol aliran pendingin air;

4. Penutup tungku pengawet panas dan perangkat gantung;

5. Sistem pengangkat elektroda; 6, sistem hidrolik;

7. Sistem jaringan pendek;

8. Tangki air dan dispenser air;

9. Perangkat saluran masuk terak;

10. Saluran keluar asap berpendingin air;

11. Mesin pembuka tungku;

12. Transformator tungku listrik;

13. Kabinet sakelar tegangan tinggi;

14. Sistem kontrol tungku listrik.

Fungsi Peralatan

• Menerima dan Menyimpan Terak: Digunakan untuk menerima terak leleh panas dari tanur sembur atau peralatan peleburan lainnya dan menyimpannya sementara untuk menahan pelepasan terak secara intermiten dan menyediakan sumber terak yang berkelanjutan untuk proses granulasi selanjutnya.
• Pengawetan Panas dan Pengendalian Suhu: Dengan mengadopsi langkah-langkah pengawetan panas dan perangkat pemanas yang efektif, suhu terak dipertahankan pada tingkat yang relatif tinggi (seperti di atas 1400°C). Hal ini mencegah terak memadat selama penyimpanan dan memastikan fluiditasnya, yang kondusif untuk operasi granulasi selanjutnya.
• Pelepasan Terkendali: Sesuai dengan persyaratan produksi sistem granulasi, terak dalam tungku dilepaskan pada laju aliran dan kecepatan tertentu untuk memastikan stabilitas dan kualitas proses granulasi.

Komposisi Struktural

• Badan Tungku: Struktur badan tungku meliputi cangkang tungku, lapisan, dll. Cangkang tungku biasanya terbuat dari pelat baja untuk memastikan kekuatan dan stabilitas badan tungku. Lapisan terdiri dari beberapa lapisan bahan tahan api. Misalnya, lapisan samping tungku dapat mencakup lapisan papan asbes, lapisan bahan tumbuk, dan lapisan bata karbon dari luar ke dalam, dan bagian bawah tungku mencakup lapisan bata alumina tinggi, lapisan agregat tahan api, dan lapisan bata karbon. Struktur ini dapat secara efektif mengurangi kehilangan panas dan meningkatkan masa pakai lapisan tungku.
• Sistem Pemanasan: Pemanasan busur listrik atau metode pemanasan listrik lainnya sering digunakan. Sistem pengangkat elektroda adalah bagian penting dari pemanasan busur listrik, yang dapat menyesuaikan posisi elektroda untuk mengontrol daya pemanasan dan area pemanasan untuk memastikan pemanasan terak yang seragam dalam tungku.
• Perangkat Saluran Masuk dan Keluar Terak: Perangkat saluran masuk terak digunakan untuk terhubung dengan peralatan penyadapan terak dari tungku peleburan hulu untuk memastikan masuknya terak cair ke dalam tungku penampung dengan lancar. Perangkat saluran keluar terak dilengkapi dengan nosel geser kontrol aliran berpendingin air atau perangkat kontrol aliran lainnya untuk mengontrol laju aliran pelepasan terak secara akurat.
• Sistem Tambahan: Termasuk sistem hidrolik, sistem jaringan pendek, sistem pendingin air, peralatan listrik, dan sistem kontrol. Sistem hidrolik digunakan untuk menggerakkan perangkat pengangkat elektroda dan bagian bergerak lainnya; sistem jaringan pendek bertanggung jawab untuk mentransmisikan energi listrik; sistem pendingin air digunakan untuk mendinginkan komponen kunci seperti elektroda dan penutup tungku untuk mencegah panas berlebih; peralatan listrik dan sistem kontrol digunakan untuk mengontrol seluruh proses operasi peralatan, termasuk kontrol suhu, kontrol pergerakan elektroda, dan kontrol pelepasan terak.

Karakteristik Teknis

• Kapasitas Penyimpanan Terak yang Besar: Umumnya, kapasitas penyimpanan terak dapat mencapai sekitar 75 ton, dan kapasitas penanganan terak adalah 30 - 60 ton per jam, yang dapat memenuhi kebutuhan produksi sistem granulasi berukuran besar dan sedang.
• Kehilangan Panas Rendah: Desain badan tungku dan penutup tungku pengawet panas meminimalkan kehilangan panas, dan kinerja pengawetan panas sangat baik. Misalnya, ketika peralatan beroperasi secara normal, suhu dinding tungku adalah ≤ 80°C, dan suhu atas adalah ≤ 120°C.
• Kinerja Kenaikan Suhu yang Baik: Ia memiliki kapasitas pemanasan tertentu, dan kenaikan suhu maksimum terak per jam dapat ≥ 50°C, yang dapat dengan cepat menaikkan suhu terak ke rentang yang diperlukan dan menjaga stabilitas suhu terak.
