Lengan silang konduktif

Tempat asal	Cina
Nama merek	Shaanxi Chengda
Sertifikasi	ISO 9001
Nomor model	Bernegosiasi berdasarkan kapasitas pemrosesan peralatan
Kuantitas min Order	1 buah
Harga	The price will be negotiated based on the technical requirements and supply scope of Party A
Kemasan rincian	Diskusikan sesuai dengan persyaratan khusus Pihak A
Waktu pengiriman	2 bulan
Syarat-syarat pembayaran	L/C,D/P,T/T,Western Union
Menyediakan kemampuan	Menyelesaikan rantai pasokan produksi, memasok tepat waktu, dan memenuhi standar kualitas

Detail produk

Jaminan	1 Tahun	Fungsi	Penggantian/Perbaikan
Aplikasi	penambangan emas; kapal keruk tailing	Kapasitas Beban	30t
Kisaran harga	Bervariasi berdasarkan Bagian	Daya tahan	Tinggi
Menyoroti	Bagian ganti Cross Arm konduktif , komponen listrik Cross Arm , Cross Arm konduktif dengan garansi

Tinggalkan pesan

Deskripsi Produk

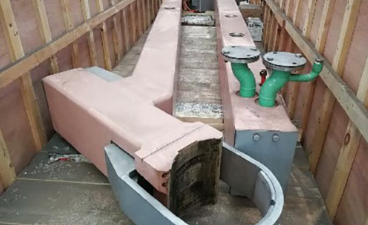

Lengan Silang Konduktif

1. Ikhtisar Produk

Lengan silang konduktif, juga disebut lengan konduktif elektroda, adalah komponen kunci inti dari sistem pengangkatan elektroda untuk tungku busur terendam, tungku ferroalloy, tungku silikon industri, tungku kalsium karbida, dan tungku pemurnian tertutup. Ini mengintegrasikan dua fungsi inti: dukungan mekanis elektroda & transmisi daya arus besar, menghubungkan kabel berpendingin air di satu ujung dan klem elektroda di ujung lainnya.

Struktur jaring pendek terpisah tradisional mengadopsi tabung tembaga konduktif independen ditambah balok penyangga baja, menampilkan tata letak yang rumit, banyak bagian insulasi, impedansi sirkuit tinggi, pembangkitan panas yang parah, dan kehilangan daya yang besar. Lengan silang konduktif berpendingin air terintegrasi kami mengadopsi struktur kotak berongga komposit baja-tembaga atau komposit baja aluminium dengan saluran air pendingin sirkulasi internal. Ini membatalkan banyak bagian konduktif dan isolasi perantara, sangat memperpendek jalur konduktif, mengurangi efek kulit dan kehilangan impedansi, menstabilkan operasi busur, dan secara signifikan mengurangi konsumsi daya peleburan. Hal ini banyak dipadukan dengan tungku listrik metalurgi seri lengkap berkapasitas 6.300kVA–63.000kVA, yang merupakan bagian peningkatan inti untuk transformasi hemat energi jaringan pendek pada perusahaan peleburan.

2. Klasifikasi Produk Utama

2.1 Lengan Silang Konduktif Berpendingin Air Komposit Tembaga-Baja (Model Standar Premium)

Bahan: Pelat gabungan dari tembaga bebas oksigen dengan konduktivitas tinggi + baja karbon berkekuatan tinggi, pengelasan kotak berongga integral, saluran air pendingin labirin dua lapis bawaan
Tungku yang cocok: 16.500–63.000kVA tungku busur terendam tertutup sedang & besar, tungku silikon industri, tungku ferroalloy
Keunggulan inti: Resistivitas sangat rendah, daya dukung arus yang sangat baik, kekakuan struktural yang kuat, getaran kecil selama pengangkatan elektroda; pendinginan air internal yang seragam, suhu permukaan rendah, masa pakai yang lama disinkronkan dengan badan tungku
Aplikasi: Tungku tertutup penuh berdaya tinggi dan arus tinggi dengan persyaratan penghematan energi dan perlindungan lingkungan yang ketat

2.2 Lengan Silang Konduktif Komposit Aluminium-Baja (Model Ringan Hemat Biaya)

Bahan: pelat baja berlapis aluminium konduktif dengan kemurnian tinggi, struktur berpendingin air kotak berongga ringan
Tungku yang cocok: 6.300–25.000kVA tungku kalsium karbida kecil & sedang, silikomangan, feronikel
Keunggulan inti: Bobot ringan, beban angkat kecil pada sistem hidrolik elektroda, biaya produksi rendah, transportasi dan pemasangan mudah
Aplikasi: Tungku listrik kapasitas kecil dan menengah terbuka & semi tertutup dengan beban panas sedang

2.3 Lengan Silang Konduktif All-in-One Jaring Pendek Terintegrasi (Model Kelas Atas Cerdas)

Konfigurasi yang ditingkatkan: Pelat dasar tembaga konduktif belakang integral, sensor deteksi suhu & aliran air internal, flensa penghubung berinsulasi berkekuatan tinggi, antarmuka dudukan elektroda perubahan cepat terintegrasi
Tungku yang cocok: tungku peleburan tak berawak cerdas ultra-besar berkapasitas 33.000–63.000kVA
Keunggulan inti: Tata letak jaring pendek keseluruhan yang disederhanakan, sambungan penghubung lebih sedikit, resistansi kontak lebih rendah; pemantauan keadaan pendinginan waktu nyata, alarm suhu berlebih otomatis, pemeliharaan online yang nyaman

3. Struktur Inti & Prinsip Kerja

Seluruh lengan silang konduktif terdiri dari lima rakitan inti: badan lengan konduktif komposit, saluran pendingin air sirkulasi internal, pelat transisi konduktif belakang, ujung penghubung penjepit elektroda depan, dan alas penyangga berinsulasi.

Badan Lengan Konduktif Komposit

Mengadopsi pelat komposit dua lapis tembaga/aluminium-baja. Lapisan tembaga/aluminium melakukan konduksi arus besar, sedangkan lapisan baja memberikan kekuatan bantalan mekanis. Struktur kotak persegi panjang berongga mengoptimalkan distribusi arus dan menekan efek kulit.
Saluran Pendingin Air Sirkulasi Tertutup

Desain saluran air labirin yang terpisah secara independen menghilangkan panas berlebih pada air mati lokal. Air pendingin bersirkulasi di dalam badan lengan untuk terus menghilangkan panas joule yang dihasilkan oleh arus tinggi, menjaga suhu permukaan lengan di bawah batas aman, menghindari penuaan isolasi dan deformasi termal.
Pelat Transisi Konduktif Belakang

Pelat tembaga tebal yang dilas secara integral, dihubungkan langsung dengan terminal kabel berpendingin air, area kontak besar, distribusi arus seragam, dan resistansi kontak sangat rendah.
Ujung Sambungan Penjepit Depan

Permukaan pemasangan mesin presisi cocok dengan dudukan elektroda, struktur penguncian yang andal, gaya penjepit yang stabil untuk mencegah offset elektroda dan guncangan busur.
Basis Dukungan Terisolasi

Blok insulasi integral tahan suhu tinggi mengisolasi lengan silang bermuatan dari kolom dudukan pengangkat elektroda, menghilangkan kebocoran listrik dan risiko korsleting pada keseluruhan sistem pengangkatan.

4. Keunggulan Produk Inti

4.1 Impedansi Rendah & Penghematan Energi Signifikan

Struktur konduktif terintegrasi memperpendek jalur transmisi arus, menghilangkan tabung tembaga perantara dan bagian isolasi yang berlebihan, secara efektif melemahkan efek kulit, mengurangi impedansi jaringan pendek sebesar 30% –50%. Konsumsi daya peleburan jelas menurun pada operasi beban penuh jangka panjang, sehingga membawa manfaat ekonomi yang luar biasa.

4.2 Kekakuan Struktural Tinggi & Kondisi Peleburan Stabil

Struktur komposit kotak berongga memiliki ketahanan lentur yang kuat dan kinerja anti-getaran. Pengangkatan & penurunan elektroda berjalan lancar tanpa guncangan hebat, pembakaran busur stabil, suhu bidang tungku seragam, fluktuasi komposisi paduan berkurang, hasil produk jadi meningkat.

4.3 Pendinginan Air Terintegrasi, Umur Panjang

Pendinginan air paksa internal surround penuh mengontrol kenaikan suhu keseluruhan lengan silang, menghindari panas berlebih lokal pada lapisan konduktif. Perawatan permukaan yang tahan aus dan anti-oksidasi, masa pakai jauh lebih lama dibandingkan struktur balok konduktif tradisional yang terpisah, sehingga mengurangi seringnya kehilangan waktu henti penggantian.

4.4 Tata Letak Jaring Pendek yang Disederhanakan, Biaya Perawatan Lebih Rendah

Batalkan komponen konduktif perantara yang kompleks, lebih sedikit flensa penghubung dan titik penyegelan; struktur split modular memungkinkan pembongkaran dan penggantian sebagian tanpa melepas seluruh lengan silang, pemeriksaan dan pemeliharaan harian lebih nyaman, konsumsi suku cadang lebih sedikit.

4.5 Desain Ringan, Beban Angkat Kecil

Model komposit aluminium-baja sangat mengurangi bobot sendiri, menurunkan permintaan daya keluaran silinder pengangkat hidrolik elektroda, memperpanjang masa pakai stasiun hidrolik dan mengangkat komponen mekanis.

4.6 Perlindungan Multi-Lapisan yang Aman & Andal

Dilengkapi dengan rakitan insulasi berkinerja tinggi antara lengan silang dan rangka pengangkat untuk mencegah kebocoran listrik; modul pemantauan suhu & aliran air online opsional, alarm otomatis ketika air terputus atau terjadi panas berlebih, secara efektif menghindari kecelakaan kelelahan peralatan.

5. Rentang Kapasitas Industri & Tungku yang Berlaku

Peleburan ferroalloy: Ferrosilicon, silicomanganese, ferronickel, ferrochrome, ferrovanadium tungku busur terendam
Peleburan kimia: Silikon industri, kalsium karbida, tungku peleburan fosfor kuning
Metalurgi non-besi: Terak tembaga, abu aluminium, tungku listrik penyulingan tertutup timbal-seng
Cakupan kapasitas: 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA tungku metalurgi spesifikasi lengkap

6. Konfigurasi Pencocokan Opsional

Sistem alarm pemantauan suhu & aliran air real-time online
Rakitan pendukung berinsulasi integral berkekuatan tinggi
Flensa penghubung dudukan elektroda terintegrasi yang dapat dilepas dengan cepat
Penutup pelindung suhu tinggi anti-percikan untuk permukaan lengan silang
Set lengkap sambungan dan filter pipa air pendingin yang cocok

7. Jaminan Layanan Siklus Hidup Penuh

Desain khusus non-standar: Mengoptimalkan panjang lengan silang, ukuran bagian, aliran air pendingin, dan tata letak antarmuka sesuai dengan arus transformator tungku, diameter elektroda, dan ruang bengkel
Survei teknis di tempat: Insinyur profesional menyediakan skema pengoptimalan pencocokan jaringan pendek secara keseluruhan
Inspeksi pabrik yang ketat: Uji kebocoran air tekanan hidrolik, deteksi resistansi, uji getaran beban, dan deteksi cacat pengelasan sebelum pengiriman
Dukungan purna jual: Garansi keseluruhan, pasokan pelat komposit, blok insulasi, dan suku cadang lainnya dalam jangka panjang, pemasangan & pemeliharaan di lokasi secara nasional
