Perangkat rem pengikat elektroda atas dan bawah

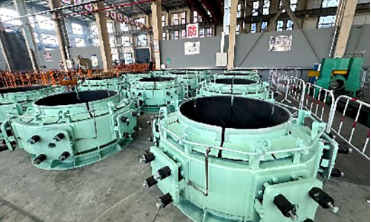

Rakitan Rem Penjepit Elektroda Atas & Bawah

1. Ikhtisar Produk

Rakitan Rem Penjepit Elektroda Atas & Bawah, kependekan dari Perangkat Selip Rem Ganda, adalah peralatan eksekusi inti sistem selip elektroda untuk tungku busur terendam, tungku silikon industri, tungku ferroalloy, tungku kalsium karbida, dan tungku pemurnian tertutup. Ia bekerja sama dengan silinder hidrolik yang tergelincir untuk mewujudkan pengumpanan elektroda otomatis, terus-menerus mengkompensasi konsumsi elektroda selama peleburan dan mempertahankan panjang kerja elektroda yang stabil.

Struktur selip penjepit tunggal tradisional memiliki gaya penjepitan yang tidak stabil, rentan terhadap penyimpangan selip elektroda, penyesuaian manual yang sering, dan risiko kerusakan elektroda yang tinggi. Set rem ganda atas & bawah kami mengadopsi struktur penjepit hidrolik pegas cakram. Rem atas dapat digerakkan sedangkan rem bawah dipasang. Melalui tindakan pembukaan & penjepitan berurutan yang saling bertautan PLC, elektroda diumpankan secara kuantitatif dan akurat. Ini memastikan pengoperasian busur listrik yang stabil, mengurangi kecelakaan kerusakan elektroda, dan merupakan komponen pencocokan standar untuk sistem elektroda tungku cerdas otomatis, yang dapat diterapkan pada tungku listrik metalurgi seri penuh berkapasitas 6.300kVA–63.000kVA.

2. Klasifikasi Produk Utama

2.1 Rem Ganda Hidraulik Pegas Cakram

• Prinsip penjepitan: Penjepit mekanis pegas cakram, tekanan hidrolik untuk pelepasan
• Tata letak struktur: 4 kelompok pegas cakram + silinder hidrolik disusun secara simetris di sekitar rumah rem; sepatu rem tahan aus yang divulkanisir di dalamnya
• Tungku yang cocok: 12.500–63.000kVA tungku busur terendam tertutup sedang & besar, tungku silikon industri
• Keunggulan inti: Gaya penjepitan yang stabil dan seragam, koefisien gesekan sepatu rem yang besar, elektroda anti selip, masa pakai lapisan gesekan yang panjang, perlindungan interlock yang lengkap
• Aplikasi: Bengkel peleburan produksi berkelanjutan berarus tinggi dengan persyaratan otomatisasi tinggi

2.2 Rem Ganda Ringan (Model Tungku Kecil & Menengah Hemat Biaya)

• Struktur: Rumah rem berdinding tipis terintegrasi, tata letak silinder hidrolik satu sisi yang ringkas
• Tungku yang cocok: tungku silikomangan, feronikel, dan kalsium karbida 6.300–25.000kVA
• Keunggulan inti: Bobot ringan, ruang kecil, biaya produksi rendah, perawatan di tempat yang nyaman, dan penggantian sepatu rem
• Aplikasi: Tungku semi-tertutup berkapasitas kecil dengan beban elektroda sedang

2.3 Pemantauan Cerdas Rem Ganda Terintegrasi (Model Otomatis Kelas Atas)

• Konfigurasi yang ditingkatkan: Sensor tekanan internal, sakelar batas posisi, modul pemantauan suhu, transmisi sinyal kabel ke sistem PLC tungku
• Bagian pendukung: Pelindung insulasi panas anti percikan, mekanisme kompensasi keausan otomatis untuk sepatu rem
• Tungku yang cocok: tungku peleburan cerdas tak berawak ultra-besar berkapasitas 33.000–63.000kVA
• Keunggulan inti: Pemantauan tekanan penjepitan dan kondisi pembukaan rem secara real-time, alarm otomatis jika tekanan tidak mencukupi atau keausan sepatu, operasi selip tanpa awak yang sepenuhnya otomatis

3. Struktur Inti & Prinsip Kerja

Rakitan rem ganda yang lengkap terdiri dari 5 modul utama: unit rem bergerak atas, unit rem tetap bawah, rakitan penjepit pegas cakram, silinder pelepas hidraulik, dan lapisan sepatu rem gesekan.

1. Unit Rem Bergerak AtasTerhubung dengan silinder hidrolik yang tergelincir, mampu melakukan gerakan pengangkatan vertikal. Ini menjepit elektroda untuk menahan beban elektroda selama gerakan tergelincir, dan melepaskan sebelum naik. Saling bertautan dengan rem bawah untuk menghindari pembukaan secara bersamaan.
2. Unit Rem Tetap BawahDiperbaiki pada laras dudukan elektroda, menanggung berat elektroda penuh dalam keadaan peleburan normal, selalu menjaga elektroda penjepit; hanya terlepas sementara selama gerakan menurun elektroda tergelincir.
3. Rakitan Penjepit Pegas CakramBeberapa kelompok pegas cakram berkekuatan tinggi memberikan gaya penjepitan radial yang tahan lama untuk mengunci elektroda dengan erat. Silinder hidrolik menekan pegas cakram untuk mewujudkan pelepasan rem ketika diperlukan selip elektroda.
4. Lapisan Sepatu Rem Tahan AusMengadopsi bahan gesekan komposit karet divulkanisir, koefisien gesekan tinggi, insulasi panas yang baik, anti-abrasi dan goresan permukaan anti-elektroda; sepatu tunggal dapat diganti secara terpisah tanpa membongkar seluruh rem.
5. Sistem Kontrol Interlock HidraulikLogika interlock listrik memastikan rem atas & bawah tidak dapat terbuka secara bersamaan untuk mencegah risiko jatuhnya elektroda. Langkah selip tunggal dapat disesuaikan dari 15–50mm, mendukung selip siklus otomatis, kontrol lokal manual, dan kontrol PLC jarak jauh tiga mode operasi.

Aliran Siklus Slip Elektroda Standar

1. Rem bawah tetap terjepit, rem atas terlepas → silinder selip mengangkat rem atas ke ketinggian target
2. Rem atas menjepit ulang elektroda, pelepasan rem bawah → silinder selip turun untuk menyelesaikan pengumpanan elektroda
3. Rem bawah dijepit kembali dengan erat, rem atas dilepas dan disetel ulang ke posisi awal, menunggu siklus selip berikutnya

4. Keunggulan Produk Inti

4.1 Perlindungan Interlock Ganda yang Aman & Andal

Interlock listrik yang ketat melarang pembukaan rem atas & bawah secara bersamaan, sepenuhnya menghilangkan kecelakaan jatuhnya elektroda yang disebabkan oleh pelepasan ganda; pemantauan ganda tekanan & posisi memicu alarm mati otomatis di bawah gaya penjepitan yang tidak normal, sangat meningkatkan keselamatan pengoperasian tungku.

4.2 Kekuatan Penjepit Stabil, Kerusakan Elektroda Lebih Sedikit

Penjepitan gaya konstan pegas cakram memastikan gesekan kontak yang seragam antara sepatu rem dan permukaan elektroda, tidak ada konsentrasi tegangan lokal; selip kuantitatif menghindari penurunan elektroda yang tidak teratur, secara efektif mengurangi tingkat retak dan kerusakan elektroda, memotong biaya konsumsi elektroda.

4.3 Otomatisasi Tinggi, Penghematan Tenaga Kerja

Mendukung selip siklik otomatis penuh PLC tanpa seringnya pengoperasian manual di lokasi; model pemantauan jarak jauh mengunggah data operasi ke ruang kendali pusat, mewujudkan manajemen pengumpanan elektroda tanpa awak dan menurunkan intensitas tenaga kerja di bagian depan tungku.

4.4 Umur Panjang, Biaya Perawatan Rendah

Sepatu rem gesekan yang divulkanisir memiliki ketahanan aus suhu tinggi yang kuat, siklus penggantian yang lama; desain split modular memungkinkan penggantian sepatu rem tunggal atau grup pegas tanpa pembongkaran integral, waktu henti perawatan yang singkat, dan konsumsi suku cadang yang sedikit.

4.5 Kemampuan Beradaptasi Luas & Retrofit Nyaman

Diameter dalam rumah rem yang dapat disesuaikan untuk elektroda self-baking Φ400–Φ1200; disesuaikan dengan peralatan lengkap tungku baru dan renovasi sistem elektroda tungku lama, tidak diperlukan modifikasi struktural skala besar untuk peralatan di lokasi.

4.6 Anti-Suhu Tinggi, Pengoperasian Stabil di Lingkungan Parah

Pelindung anti-percikan insulasi panas luar mengisolasi panas radiasi bagian atas tungku, mencegah penuaan pegas dan kelelahan segel silinder hidrolik; kinerja yang stabil dalam kondisi peleburan beban tinggi terus menerus dalam jangka panjang.

5. Rentang Kapasitas Industri & Tungku yang Berlaku

• Peleburan ferroalloy: Ferrosilicon, silicomanganese, ferronickel, ferrochrome, ferrovanadium tungku busur terendam
• Peleburan kimia: Silikon industri, kalsium karbida, tungku peleburan fosfor kuning
• Metalurgi non-besi: Terak tembaga, abu aluminium, tungku listrik penyulingan tertutup timbal-seng
• Cakupan kapasitas: 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA tungku metalurgi spesifikasi lengkap

6. Konfigurasi Pencocokan Opsional

1. Sistem alarm pemantauan online tekanan penjepit & posisi rem waktu nyata
2. Pelindung insulasi panas baja tahan karat antipercikan suhu tinggi
3. Kenakan rakitan kompensasi mandiri untuk sepatu gesekan rem
4. Rakitan manifold silinder hidrolik selip yang terintegrasi
5. Paket suku cadang lengkap: pegas cakram, sepatu rem vulkanisir, kit penyegel hidrolik

7. Jaminan Layanan Siklus Hidup Penuh

1. Desain khusus non-standar: Sesuaikan diameter dalam rem, langkah penjepitan, jumlah grup pegas, dan langkah selip sesuai dengan diameter elektroda dan parameter pengoperasian tungku
2. Survei teknis di tempat: Insinyur profesional menyediakan skema pencocokan keseluruhan untuk sistem selip elektroda
3. Inspeksi pabrik yang ketat: Uji kelelahan gaya penjepit, uji kebocoran hidrolik, dan uji logika interlock sebelum pengiriman
4. Dukungan purna jual: Garansi perakitan keseluruhan, pasokan sepatu rem, pegas cakram, dan suku cadang rentan lainnya dalam jangka panjang, pemasangan & pemeliharaan di lokasi secara nasional
