Kompensator Tubular Dingin Air

  • Water-Cooled Tubular Compensator
Tempat asal Cina
Nama merek Shaanxi Chengda
Sertifikasi ISO 9001
Nomor model Bernegosiasi berdasarkan kapasitas pemrosesan peralatan
Kuantitas min Order 1 buah
Harga The price will be negotiated based on the technical requirements and supply scope of Party A
Kemasan rincian Diskusikan sesuai dengan persyaratan khusus Pihak A
Waktu pengiriman 2 bulan
Syarat-syarat pembayaran L/C,T/T,Western Union
Menyediakan kemampuan Menyelesaikan rantai pasokan produksi, memasok tepat waktu, dan memenuhi standar kualitas
Detail produk
Suku cadang pengontrol suhu cetakan Berat Tergantung pada bagian spesifiknya
Merek dagang Howo Kata kunci dua katup proporsional material
Komponen Inti Motor Merek Motor ametek
Menolak Temperatur 250 ℃ Ukuran Paket Tunggal 25X20X5 cm
Menyoroti

Suku cadang Kompensator Tubular Dingin Air

,

Kompensator tabung dengan pendinginan air

,

Kompensator pendingin air untuk penggunaan industri
Tinggalkan pesan
Deskripsi Produk

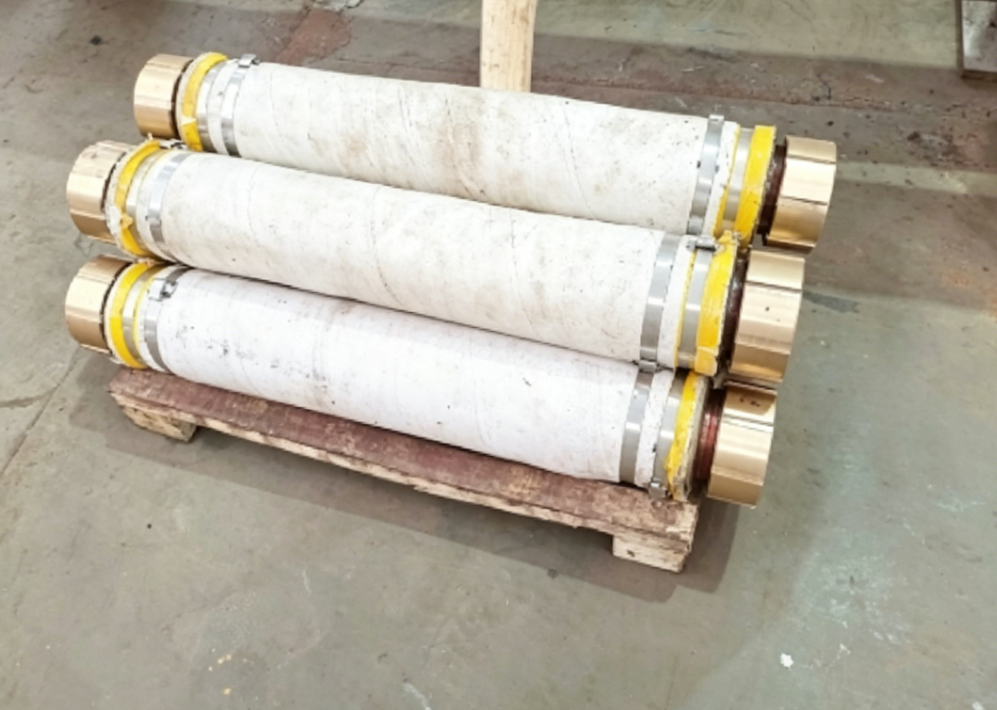

Kompensator Tubular Dingin Air

Ringkasan Produk

Water-cooled tubular compensator (metallurgical electric furnace dedicated water-cooled expansion joint integrating conductivity and cooling) serves as the core integrated conductive & cooling fitting for the short net system of submerged arc furnaces, tungku busur listrik dan tungku pemurnian. ia dipasang antara tabung tembaga outlet sekunder dari transformator tungku dan tabung tembaga konduktif tungku depan dari jaring pendek,menggabungkan empat fungsi utama: konduksi arus tinggi, pendinginan air sirkulasi, kompensasi pergeseran multi-dimensi dan peredam getaran.
Mengadopsi struktur pendingin air sandwich tabung dua lapisan, tubuh konduktifnya terbuat dari tembaga kemurnian tinggi.Air pendingin yang beredar terus menerus menghilangkan panas Joule yang dihasilkan oleh arus berat dan radian suhu tinggi dari tungkuSementara itu, ia menyerap pergeseran aksial yang disebabkan oleh ekspansi termal dan kontraksi, kesalahan perakitan dari instalasi di tempat, dan getaran elektromagnetik bergantian selama peleburan.Ini mencegah retakan stres, kebocoran air dan pembakaran konduktif pipa tembaga bersih pendek dan batang tembaga trafo, memastikan operasi stabil sistem peleburan 24 jam.Ini adalah komponen pencocokan keamanan yang sangat diperlukan untuk beban tinggi logam listrik tungku jaring pendek.

Komposisi Struktural

  1. Tabung Konduktif Dalam (Lapisan Konduktif Utama)

    Tabung tembaga T2 tanpa jahitan dengan kemurnian tinggi dengan konduktivitas tinggi dan ketahanan rendah,yang membawa arus kerja ultra-besar di sisi sekunder tungku listrik dan langsung bersentuhan dengan media pendinginFlanges integral atau sendi konduktif lengan kerucut dibentuk di kedua ujung dengan permukaan kontak berlapis perak untuk memotong resistensi kontak dan mengurangi ablasi dari produksi panas.
  2. Ruang Sandwich Dingin Air

    Lapisan sirkulasi air tertutup yang dibentuk oleh tabung dalam dan luar yang dilas sepenuhnya, dilengkapi dengan nozel masuk dan keluar air.Air pendingin beredar di sekitar tabung tembaga konduktif tanpa mendinginkan zona mati, dengan cepat menghilangkan panas konduktif dan radian suhu tinggi dari tungku.
  3. Mekanisme Ekspansi dan Kompensasi Sliding

    Bagian teleskopis tabung bagian dalam yang pas dengan presisi memungkinkan ekspansi dan kontraksi aksial bebas,disesuaikan dengan struktur anti tetes batas panduan untuk menghindari kebocoran air yang disebabkan oleh robek di bawah ketegangan akhir; mendukung kompensasi radial kecil dan offset sudut.
  4. Lapisan luar pelindung isolasi

    Lapisan isolasi serat kaca tahan suhu tinggi yang kuat, mengisolasi sirkuit pendek dari komponen logam eksternal, mengisolasi panas dan mencegah terbakar untuk mengurangi risiko luka bakar di tempat.
  5. Pengikat & Penyegelan Perhimpunan

    Gasket karet tahan panas dan baut baja tahan karat bertenaga tinggi mencapai penyegelan multi-lapisan pada permukaan flange, tanpa kebocoran dalam kondisi kerja suhu tinggi yang berkepanjangan.Sebuah tanda pengamatan elongasi dipasang untuk memeriksa secara visual status kompensasi teleskopik.

Parameter teknis inti

Spesifikasi Umum


Parameter Item Indeks teknis standar Jangkauan diperluas yang dapat disesuaikan
Bahan konduktif T2 Tembaga Berkualitas Tinggi Tembaga bebas oksigen, Tembaga berlapis perak (Model tugas berat untuk arus tinggi)
Luas Potongan Transversal Konduktif 300 ∼3200 mm2 Bagian berukuran besar khusus hingga 3500/4000mm2
Arus Operasi yang Bisa Disesuaikan 1000A35000A Maks. dukungan 50000A untuk jaring pendek tungku busur tenggelam
Modus Kompensasi Kompensasi aksial terutama, kompensasi radial & sudut minor Model teleskopik bidirectional khusus
Stroke kompensasi standar ±50mm, ±80mm, ±120mm Maks. tegangan teleskopik ± 150mm pada permintaan
Sirkuit air pendingin Pendinginan air sandwich dua lapisan luas penuh Dua struktur: pintu masuk/keluar air sisi ganda, pintu masuk tunggal & pintu keluar tunggal
Tekanan Air Pendingin 0.2 ∙ 0,4 MPa Tekanan bantalan maksimum 0,6MPa
Suhu air pendingin masuk ≤ 35°C Air sirkulasi yang lembut yang disesuaikan untuk kondisi kerja suhu tinggi
Suhu Operasi Lingkungan -20°C-650°C Model isolasi panas diperkuat untuk area dekat dengan tungku suhu tinggi
Jenis koneksi Sambungan bolt flange, sambungan penjepit lengan kerucut Custom cepat plug-in, las flanges
Isolasi Tahan Tegangan Frekuensi daya ≥3kV tahan tegangan Dapat ditingkatkan menjadi 5kV untuk jaringan pendek tegangan tinggi
Panjang keseluruhan standar 600/800/1000/1200mm Panjang kustom dari 400mm sampai 2000mm
Medium yang berlaku Air pendingin sirkulasi yang lembut Air murni, air dingin sirkuit tertutup

Indikator Kinerja Utama

  1. Resistensi kontak: ≤ 0,03μΩ (lebih rendah untuk sendi berlapis perak untuk mengurangi kehilangan panas)
  2. Efisiensi pendinginan: Kapasitas disipasi panas satu unit 15 ∼ 120 kW per jam, menghilangkan overheating dan tubuh tembaga panas
  3. Resistensi getaran: Tahan getaran elektromagnetik bergantian selama peleburan tanpa sendi longgar atau kebocoran air dalam operasi terus menerus
  4. Masa pakai: ≥5 tahun dalam kondisi kerja air lunak normal, dapat diperpanjang hingga lebih dari 8 tahun dengan pemeliharaan teratur

Keuntungan utama produk (titik penjualan promosi)

1Konduksi Terintegrasi & pendinginan air untuk penghematan energi

Penutup penuh lapisan ganda pendingin air sandwich menghilangkan zona mati suhu tinggi lokal,sangat menurunkan kenaikan suhu dari seluruh sistem jaring pendek dan mengurangi kehilangan daya reaktif dari trafo dan batang tembagaDibandingkan dengan konektor fleksibel tembaga kosong biasa, mengurangi konsumsi daya sebesar 8% ~ 15% dan menghindari kegagalan shutdown yang disebabkan oleh pembakaran bagian konduktif.

2. Kompensasi Perpindahan Multidimensional untuk Menghilangkan Tekanan Peralatan

Menyelesaikan tiga tantangan utama kondisi kerja secara bersamaan:

1 Ekspansi dan kontraksi sumbu yang disebabkan oleh ekspansi termal suhu tinggi dan kontraksi dingin;

2 Penyimpangan perakitan dari pemasangan peralatan dan dasar teknik sipil;

3 Getaran berkelanjutan yang dihasilkan oleh kekuatan elektromagnetik bergantian selama peleburan.

Ini melindungi las transformator dan tabung tembaga konduktif dari kerusakan tekanan dan secara drastis mengurangi frekuensi pemeliharaan.

3Konduktivitas tinggi & kerugian rendah, cocok untuk arus ultra-besar

Tembaga T2 tanpa jahitan yang terbentuk secara integral dengan cross-section konduktif yang cukup.dengan kenaikan suhu yang dapat dikontrol di bawah arus yang kuatIni cocok dengan tungku busur tenggelam untuk ferrosilicon, silikomanganese, ferrovanadium, fosfor kuning dan kalsium karbida serta tungku busur listrik pembuatan baja di bawah kondisi beban tinggi.

4. Penutup yang dapat diandalkan untuk operasi bebas kebocoran jangka panjang

Proses las lengkap untuk rongga sandwich ditambah komposit multi-lapisan segel flange tahan bergantian dingin dan panas dan getaran terus menerus, menghilangkan risiko tersembunyi dari penyemburan dan menetes air.Struktur anti-tekanan batas mencegah retakan rongga di bawah perjalanan teleskopik maksimum, menghindari penghentian produksi karena kebocoran air selama peleburan terus menerus.

5Struktur kompak, mudah dipasang & perawatan

Desain tabung integral menempati ruang minimal, beradaptasi dengan tata letak jaring pendek yang sempit di tungku depan.sirkuit listrik dan air dapat terhubung secara sinkron di lokasi, dengan pemisahan dan pemasangan selesai hanya dengan menghapus baut flange. Bagian penyegelan yang usang dapat diganti secara terpisah bukan seluruh kompensator,mengurangi biaya operasi dan pemeliharaan secara signifikan.

6. Penyesuaian kondisi penuh untuk semua jenis tungku metalurgi

Potongan silang, panjang, stroke kompensasi, tata letak inlet/outlet air dan dimensi flange yang dapat disesuaikan untuk mencocokkan tungku mulai dari tungku pemurnian kecil hingga skala besar 10,000 kVA tungku busur tenggelamSet lengkap aksesoris jaring pendek termasuk kabel yang didinginkan dengan air, lengan silang konduktif dan pembuka taphole dapat disediakan bersama.

Industri yang berlaku & Peralatan yang cocok

  1. Pembuangan paduan besi: Sistem jaring pendek dari tungku busur tenggelam untuk ferrosilicon, silicomanganese, ferrochrome, ferrovanadium dan ferronickel
  2. Kalsium Karbida & Fosfor Kuning: Sambungan konduktif sekunder dari tungku busur tertutup besar yang terendam
  3. Pembuatan baja: pendinginan konduktif bersih pendek dari tungku busur listrik AC/DC dan tungku pemurnian LF
  4. Pemanasan Non-Ferrous: Sistem konduktif arus tinggi dari tembaga, aluminium, tungku peleburan timbal-sink dan tungku reduksi
  5. Aksesoris yang cocok: Transformator tungku listrik, tabung tembaga konduktif yang didinginkan dengan air, kabel yang didinginkan dengan air, lengan silang konduktif dan aksesoris jaring pendek lengkap

Pedoman Pemilihan Produk

  1. Parameter pemilihan inti: arus sekunder nominal dari trafo tungku, diameter luar tabung tembaga bersih pendek, panjang instalasi di lokasi yang disediakan, pukulan kompensasi teleskopik yang diperlukan,Tekanan pasokan air pendingin
  2. Untuk kondisi kerja tugas berat (arus> 25000A), pilih model yang ditingkatkan dengan flange berlapis perak dan interlayer pendingin air yang diperbesar untuk mengurangi produksi panas
  3. Untuk area yang berdekatan dengan badan tungku suhu tinggi, pilih model dengan lapisan isolasi serat kaca tahan suhu tinggi yang menebal
  4. Untuk pabrik dengan kekerasan air yang tinggi, sistem sirkulasi air lunak dianjurkan untuk memperpanjang umur saluran air internal kompensator.

Judul-judul Promosi

  1. Kompensator Tubular Air-dingin....Integrated Conductive & Cooling Expansion Joint untuk Metallurgical Electric Furnace Short Net.
  2. Kompensator pendingin air dengan arus tinggi, perlengkapan pengalihan khusus dan penyerapan getaran untuk tungku busur tenggelam & tungku busur listrik
  3. Kompensator tabung pendingin air sandwich dua lapisan, pendinginan yang efisien untuk mencegah pemanasan berlebihan & kompensasi ekspansi termal terhadap kebocoran air
  4. Kompensator Tubular Air-Cooled Custom, Kompatibel dengan Semua Tungku Limbah Listrik Industri dari 1000A hingga 50000A

Pengantar singkat dalam bahasa Inggris untuk situs resmi perdagangan luar negeri

Kompensator Tubular Dingin Air

Kompensator tabung yang didinginkan dengan air adalah perlengkapan konduktif dan pendingin terintegrasi yang dirancang khusus untuk sistem jaring pendek tungku busur tenggelam, tungku busur listrik dan tungku pemurnian.Ini dipasang di antara tabung tembaga sekunder dari transformator tungku dan tabung tembaga konduktif di bagian depan tungku.
Mengadopsi struktur sandwich pendingin air tabung dua lapisan dengan T2 tembaga kemurnian tinggi sebagai badan konduktif,Air pendingin beredar terus menghilangkan panas Joule dan radian suhu tinggi dari tungkuIni menyerap pergeseran aksial dari ekspansi termal, penyimpangan instalasi dan getaran elektromagnetik,menghindari retakan tekanan dan kelelahan tabung tembaga bersih pendek dan batang tembaga trafo.
Bagian penampang konduktif yang dapat disesuaikan, pukulan kompensasi, panjang keseluruhan dan mode koneksi.pembuatan baja dan logam nonferrous. Ia berjalan stabil di bawah kondisi kerja yang keras dari arus yang berat dan suhu tinggi, menurunkan konsumsi daya dan biaya pemeliharaan.
