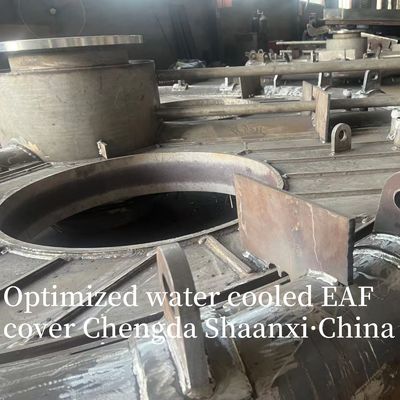

Tutup tungku listrik berpendingin air / Penutup EAF Berpendingin Air yang Dioptimalkan Sempurna untuk Aplikasi Tugas Berat

  • Electric furnace water-cooled furnace cover /Optimized Water Cooled EAF Cover Perfect for Heavy Duty Applications
  • Electric furnace water-cooled furnace cover /Optimized Water Cooled EAF Cover Perfect for Heavy Duty Applications
Tempat asal Shanxi, Cina
Nama merek Shaanxi Chengda
Sertifikasi ISO9001
Nomor model atap pendingin air
Kuantitas min Order 1set
Harga The price will be negotiated based on the technical requirements and supply scope of Party A
Kemasan rincian Diskusikan sesuai dengan persyaratan spesifik Pihak a
Waktu pengiriman 2 bulan
Syarat-syarat pembayaran L/C,D/A,D/P,T/T,Western Union,MoneyGram
Menyediakan kemampuan Rantai pasokan produksi lengkap, pasokan tepat waktu, dan memenuhi standar kualitas
Detail produk
Menyoroti

Cakupan EAF Tugas Berat

,

Tutup EAF Dingin Air yang Dioptimalkan

,

Penutup EAF Dingin Air Tugas Berat
Tinggalkan pesan
Deskripsi Produk

Penutup EAF yang didinginkan air yang dioptimalkan:


Desain penutup tungku dingin air dapat mencapai fungsi berikut:
(1) Tekanan mikro-positif dan atmosfer reduksi di dalam tungku dapat memenuhi persyaratan proses peleburan.
(2) Mengumpulkan gas buang yang dihasilkan dalam proses peleburan, dan mengirim berbagai bahan slag dan paduan ke tungku.

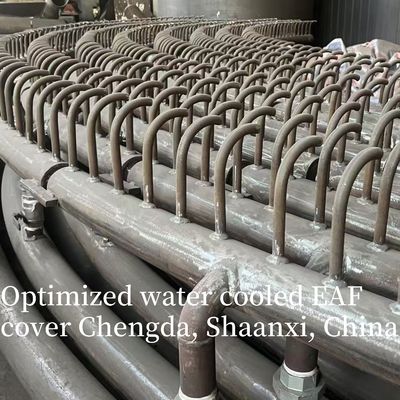

(3) Mengurangi radiasi panas dan kehilangan panas, mengurangi konsumsi tahan apiTutup tungku pendingin air dengan pipa baja tanpa jahitan khusus pengelasan kelompok siku dengan diameter yang sama, untuk memastikan bahwa aliran pendingin air tanpa titik mati.

Pada struktur, dinding samping tubuh penutup tungku dibentuk menjadi kolom dan kerucut, dan bagian atasnya adalah permukaan kerucut terbalik (besar di bagian bawah dan kecil di bagian atas) untuk memastikan kekakuan.
Desain penutup tungku pendingin air tekanan masuk 0,7MPa, tekanan air kembali 0,4MPa, aliran 400 m%h, suhu masuk ≤35 °C, suhu air kembali ≤55 °C.

Tungku Listrik Tutup Tungku Dingin Air

Tutup tungku dingin air tungku listrik adalah inti isolasi termal dan komponen keselamatan untuk tungku listrik industri (seperti tungku busur terbenam ferroalloy, tungku kalsium karbida,Ini menutupi bagian atas tubuh tungku, menggantikan penutup tungku bata tahan api tradisional denganstruktur sirkulasi pendingin airFungsi utamanya adalah untuk mengisolasi gas tungku suhu tinggi, melindungi struktur tubuh tungku,dan menciptakan lingkungan tertutup untuk proses seperti pengumpulan gas tungku, menjadikannya bagian penting dari peningkatan efisiensi tungku listrik, keselamatan, dan kinerja lingkungan.

1. Fungsi Inti & Prinsip Kerja

Fungsi Utama

Ini mengintegrasikan "perlindungan suhu tinggi, proses penyegelan, dan kontrol panas" untuk mengatasi titik nyeri penutup tahan api tradisional (kehidupan layanan yang singkat, penyegelan yang buruk,dan pemeliharaan yang sulit):
  • Ketahanan dan Perlindungan terhadap Suhu Tinggi: Mengisolasi lingkungan suhu tinggi 1500-2200 °C di dalam tungku, mencegah penyiraman langsung dari cangkang tubuh tungku oleh gas suhu tinggi dan percikan cair,dan menghindari deformasi atau pembakaran struktur baja.
  • Penyegelan & Pengelolaan Gas Tungku: Untuk tungku listrik tertutup (misalnya, tungku kalsium karbida tertutup),membentuk ruang kedap udara dengan tubuh tungku untuk mencegah kebocoran gas tungku beracun dan mudah terbakar (seperti CO) dan memastikan pengumpulan gas tungku yang efisien untuk daur ulang energi.
  • Pengurangan Kerugian Panas: Struktur yang didinginkan dengan air mengurangi disipasi panas dari bagian atas tungku (dibandingkan dengan penutup tahan api tradisional, kehilangan panas dapat dikurangi sebesar 30%-50%),meningkatkan efisiensi termal tungku dan mengurangi konsumsi energi.
  • Perbaikan Mudah: Menghindari penggantian sering batu bata tahan api (tutup tradisional perlu diperbaiki setiap 1-3 bulan), memperpanjang umur layanan ke 3-5 tahun dan mengurangi waktu pemeliharaan shutdown.

Prinsip Kerja

Hal ini didasarkan padasistem sirkulasi air tertutupuntuk menghilangkan panas dan menjaga stabilitas struktur:
  1. Badan penutup tungku dirancang dengan lapisan antar berongga (atau pipa yang didesain untuk didinginkan dengan air),dan air pendingin (air lunak atau air demineralisasi) disuntikkan terus menerus ke lapisan/pipa antar melalui pompa pasokan air.
  2. Saat tungku beroperasi, gas tungku suhu tinggi dan radiasi panas mentransfer panas ke dinding dalam tutup tungku;air pendingin menyerap panas ini dan mengalir keluar dari penutup tungku melalui pipa pengembalian.
  3. Air pendingin yang dipanaskan dikirim ke menara pendingin atau penukar panas untuk menurunkan suhunya (biasanya dari 50-60 °C sampai 30-40 °C), kemudian didaur ulang kembali ke penutup tungku, membentuk sebuahsistem sirkulasi konsumsi energi rendah.

2. Struktur Utama & Pemilihan Bahan

Tutup tungku yang didinginkan dengan air memiliki desain modular, dan struktur dan bahannya sangat sesuai dengan kondisi kerja tungku listrik (suhu, tekanan, korosi gas tungku):
Bagian Struktural Fungsi Bahan Umum
Cover Body Frame (Rangka tubuh penutup) Mendukung seluruh penutup tungku, terhubung ke tubuh tungku atau mekanisme angkat Q345R baja tahan karat tinggi paduan rendah (tahan suhu tinggi, weldability yang baik)
Panel pendingin air Bagian penyerap panas inti, membentuk dinding dalam/luar penutup tungku - Dinding dalam: 304/316L stainless steel (tahan korosi dari gas tungku asam/alkali)

- dinding luar: baja karbon (biaya efektif, cocok untuk lingkungan luar suhu rendah)
Pipa Dingin Air Mengirim dan mengumpulkan air pendingin, didistribusikan di badan penutup Pipa baja tanpa jahitan (baja 20%) atau pipa baja tahan karat (untuk tungku korosi tinggi)
Sealing gasket Memastikan kedap udara antara penutup tungku dan tubuh tungku Perekat grafit tahan suhu tinggi atau perekat serat keramik (tahan 800-1200°C)
Mekanisme mengangkat/mengunci Memfasilitasi pembukaan/penutupan penutup tungku (untuk makan, pemeliharaan) Selang baja paduan + silinder penguncian hidrolik/pneumatik (operasi stabil pada suhu tinggi)
Penghubung masuk/keluar air Menghubungkan penutup tungku ke sistem air pendingin eksternal Penghubung cepat baja tahan karat (anti kebocoran, mudah dibongkar)

3Parameter Teknis Utama

Parameter desain penutup tungku pendingin air ditentukan oleh jenis tungku listrik, kapasitas, dan persyaratan proses.
  • Parameter air pendingin:
    • Suhu masuk: ≤40°C (terlalu tinggi akan mengurangi efisiensi penyerapan panas);
    • Suhu outlet: ≤60°C (mencegah skala di pipa karena suhu tinggi);
    • Tekanan air: 0,4-0,6 MPa (menjamin aliran air yang cukup untuk menghindari pemanasan lokal);
    • Aliran air: Dihitung berdasarkan kapasitas tungku (misalnya, tungku kalsium karbida 40MVA membutuhkan aliran air 80-100 m3/h).
  • Parameter Struktural:
    • Ketebalan panel yang didinginkan dengan air: 8-12 mm (mengimbangi ketahanan panas dan efisiensi transfer panas);
    • Jarak pipa: 150-250 mm (memastikan pendinginan seragam, tidak ada titik panas lokal);
    • Tekanan penyegelan: ≥0,1 MPa (menjamin tidak ada kebocoran gas tungku, memenuhi standar lingkungan).
  • Parameter Kinerja Layanan:
    • Suhu tahan maksimum: 1800-2200°C (dinding dalam);
    • Koefisien disipasi panas: ≤150 W/ ((m2·K) (lebih rendah dari penutup tahan api tradisional ≈ 300-400 W/ ((m2·K));
    • Tingkat kebocoran: ≤0,1% (tingkat kebocoran gas tungku, memenuhi standar emisi GB 16297).

4. Skenario Aplikasi & Jenis Tungku yang Cocok

Ini banyak digunakan dalam berbagai tungku listrik industri, dan desainnya disesuaikan sesuai dengan kondisi kerja tungku:
Jenis Tungku Listrik Persamaan persyaratan untuk penutup tungku pendingin air Efek aplikasi yang khas
Tungku busur terendam besi paduan(misalnya, tungku ferrosilikon) Kinerja penyegelan yang tinggi (untuk mengumpulkan gas tungku yang kaya CO), ketahanan terhadap korosi slag alkali Mengurangi kehilangan panas atas sebesar 40%, tingkat pengumpulan gas tungku ≥95%, memperpanjang umur penutup hingga 4 tahun
Tungku Karbida Kalsium(terutama tipe tertutup) Ketahanan suhu tinggi (beradaptasi dengan radiasi busur 2000 °C +), anti-korosi CO Mengurangi konsumsi listrik sebesar 50-80 kWh/ton kalsium karbida, tidak ada kebocoran gas tungku
Tungku Pemurnian Arkus Listrik(misalnya, tungku ferrochrome karbon rendah) Pendinginan cepat (untuk mengontrol suhu puncak tungku selama meniup oksigen), mudah dibuka / ditutup Memperpendek siklus pemurnian dengan 10-15 menit / batch, mengurangi frekuensi pemeliharaan sebesar 80%
Pengolahan baja Tungku busur listrik(kecil/sedang) Desain ringan (cocok dengan operasi miring tungku), ketahanan tekanan tinggi Meningkatkan fleksibilitas operasi tungku, mengurangi konsumsi energi pembuatan baja sebesar 3-5%

5. Pemeliharaan Harian & Penanganan Kesalahan Umum

Untuk memastikan operasi yang aman dan stabil dari penutup tungku yang didinginkan dengan air, pemeliharaan yang teratur dan penanganan kesalahan yang tepat waktu sangat penting:

Pemeliharaan harian (Sekali per shift)

  1. Periksa sirkulasi air: Memantau suhu masuk/keluar air pendingin, tekanan, dan aliran  jika suhu keluar melebihi 60°C atau tekanan turun ≥ 0,1 MPa, segera hentikan tungku untuk pemeriksaan.
  2. Pemeriksaan Penyegelan: Periksa gasket tepi penutup tungku untuk retakan atau penuaan; lap permukaan penyegelan bersih dan ganti gasket jika ada kebocoran gas tungku (ditemukan oleh detektor gas).
  3. Pemeriksaan Pipa: Periksa sendi masuk/keluar air untuk kebocoran; gunakan termometer inframerah untuk memindai tubuh penutup jika suhu lokal melebihi 80°C, mungkin ada penyumbatan pipa atau kekurangan air.

Kesalahan Umum & Solusi

Fenomena kesalahan Mungkin Penyebabnya Solusi
Pemanasan badan penutup lokal (suhu ≥ 100 °C) Blokir pipa yang didinginkan dengan air (penumpukan skala atau slag) 1. Hentikan tungku dan bilas pipa dengan asam klorida 5% (untuk menghilangkan sisik); 2. Ganti pipa yang sangat tersumbat.
Kebocoran gas tungku di tepi penutup Penuaan/penutupan gasket, penekanan penutup yang tidak merata 1Mengganti gasket suhu tinggi; 2. Mengatur mekanisme penguncian hidrolik untuk memastikan tekanan yang seragam.
Penurunan tekanan air pendingin Patah pipa (disebabkan oleh kelelahan suhu tinggi) atau pelepasan sendi 1. Hentikan tungku dan perbaiki / ganti pipa yang pecah; 2. Kencangkan sendi dan uji kebocoran.
Penghalang mekanisme angkat Pakaian engsel atau pelumasan yang tidak cukup 1. Bersihkan engsel dan gunakan minyak pelincir suhu tinggi (misalnya, minyak molibdenum disulfida);





Diagram penutup tungku:

Tutup tungku listrik berpendingin air / Penutup EAF Berpendingin Air yang Dioptimalkan Sempurna untuk Aplikasi Tugas Berat 0
