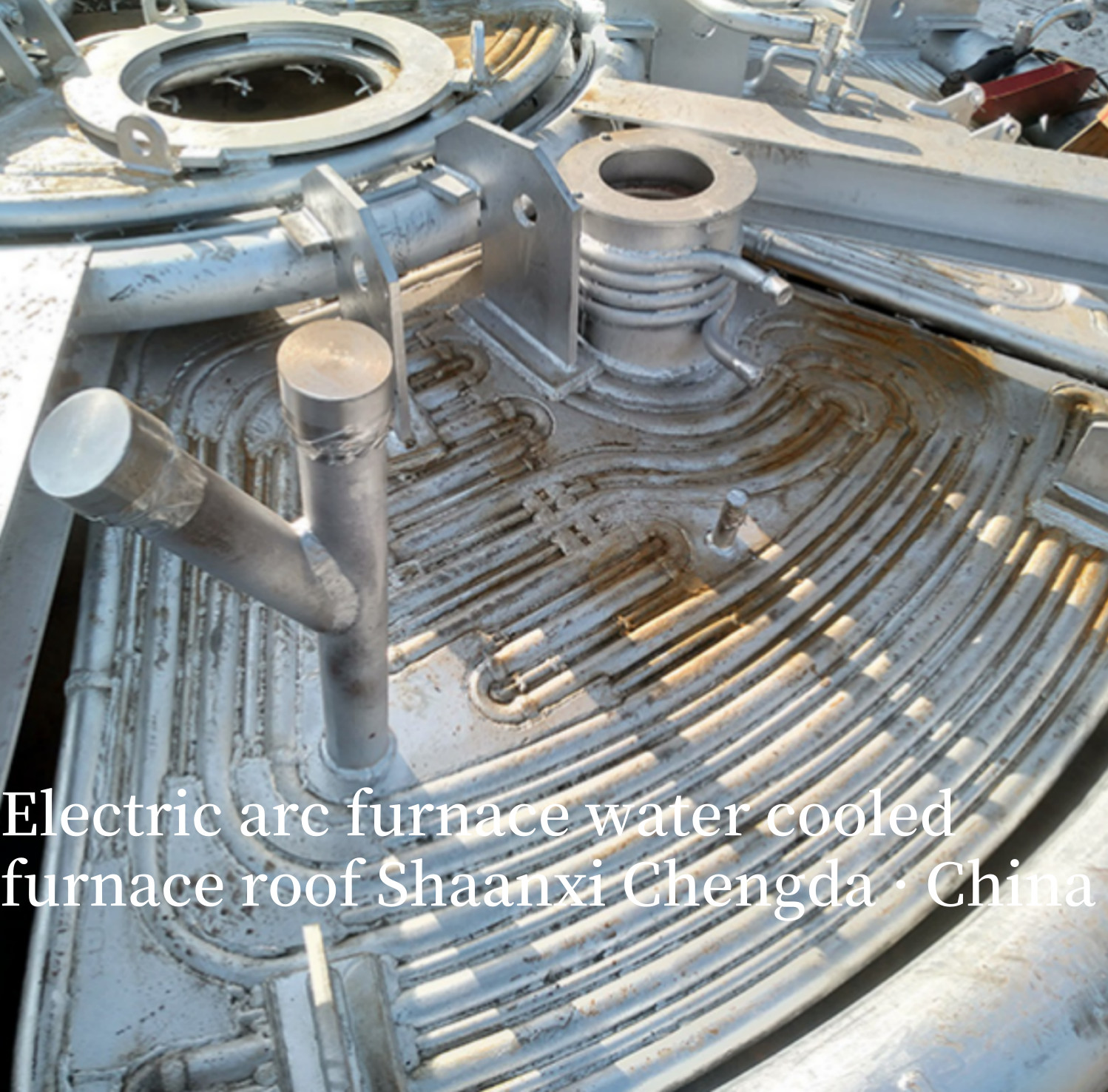

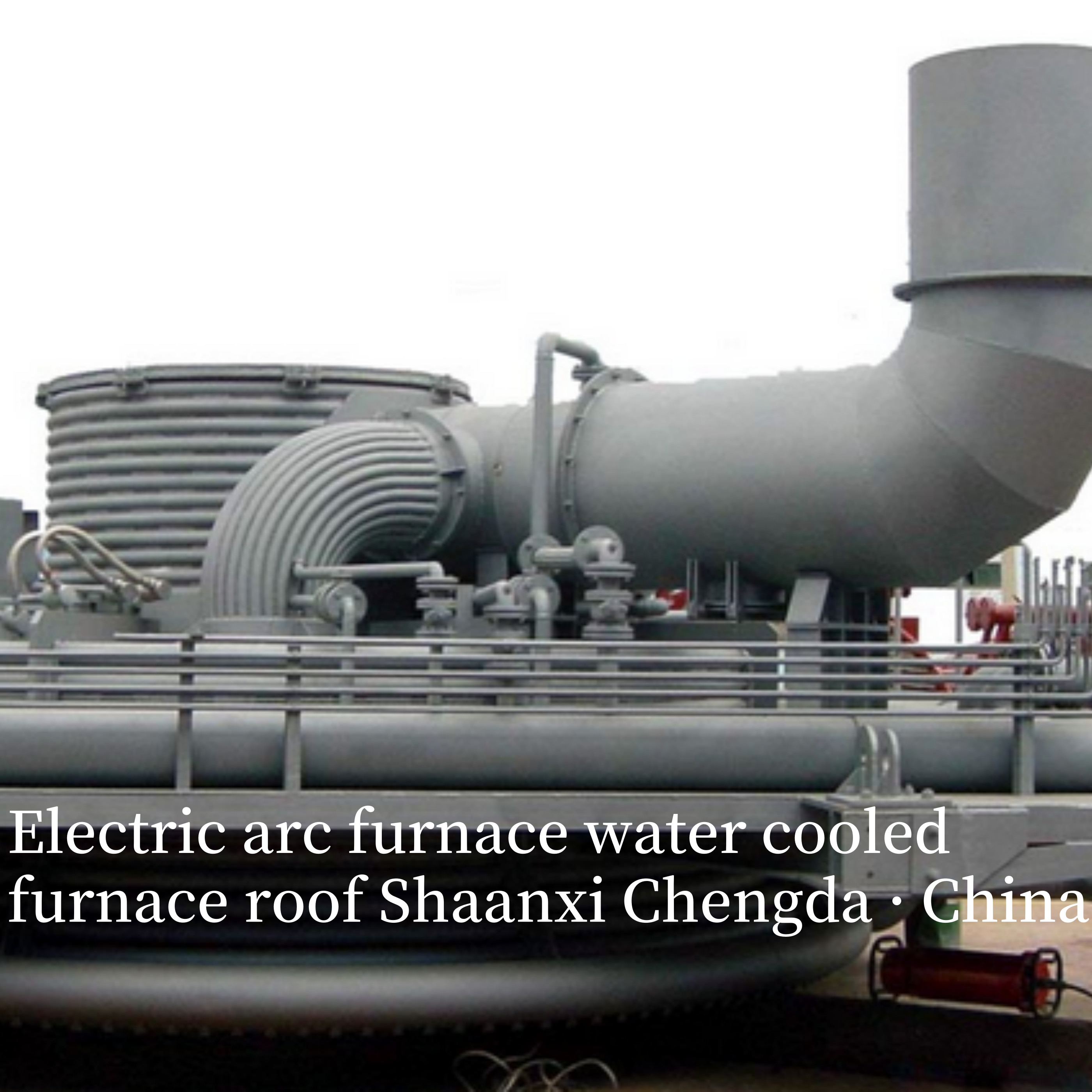

Listrik arc tungku atap tungku air didinginkan



Listrik Arc Furnace Air-dingin Cover

Tutup pembekuan air tungku busur listrik (EAF) adalah komponen perlindungan termal dan kontrol proses penting untuk tungku busur listrikdan peleburan logam non-ferrous. Ini menggantikan penutup batu bata tahan api tradisional denganstruktur sirkulasi air tertutupuntuk menyegel bagian atas tungku, mengisolasi radiasi busur suhu tinggi, dan mengelola gas tungku.membuat sangat penting untuk operasi EAF modern yang efisien.

1. Fungsi Inti & Prinsip Kerja

Fungsi Utama

Tidak seperti penutup tungku industri umum, penutup EAF yang didinginkan air dirancang untuk menahan kondisi ekstrem (suhu busur tinggi, percikan cair, dan gas tungku korosif),dengan empat fungsi utama:
  • Perisai Suhu Tinggi: Tahan terhadap penggosokan langsung dari radiasi busur 1600-2200 ° C dan percikan baja cair / slag, mencegah deformasi atau pembakaran cangkang baja EAF dan memperpanjang umur tubuh tungku.
  • Penutup Gas Tungku & Pemulihan: Untuk EAF tertutup modern (misalnya, EAF tenaga tinggi untuk pembuatan baja), ia membentuk ruang kedap udara dengan tubuh tungku untuk mengumpulkan gas tungku yang kaya CO.Gas ini digunakan kembali sebagai bahan bakar (mengurangi konsumsi energi) atau diolah untuk memenuhi standar emisi, menghindari kebocoran gas beracun.
  • Pengurangan Kerugian Panas: Struktur yang didinginkan dengan air meminimalkan disipasi panas atas dibandingkan dengan penutup tahan api tradisional, mengurangi kehilangan panas sebesar 35%-55%,meningkatkan efisiensi termal EAF dan mengurangi konsumsi listrik (biasanya 30-60 kWh/ton baja).
  • Fleksibilitas Operasional: Mendukung pembukaan / penutupan yang sering (untuk pengisian sampah, penyesuaian elektroda, dan ketukan) sambil menjaga stabilitas struktural, mengurangi waktu henti untuk pemeliharaan atau transisi proses.

Prinsip Kerja

Ia beroperasi berdasarkan prinsip:transfer panas terus menerus melalui sirkulasi air pendingin, memastikan penutup tetap dalam kisaran suhu yang aman ( dinding luar ≤ 80 °C) bahkan dalam kondisi tungku yang ekstrim:
  1. Struktur internal penutup (panel berongga atau kumparan tertanam) terhubung ke sistem pendingin tertutup eksternal (termasuk pompa air, penukar panas, dan tangki ekspansi).
  2. Air pendingin suhu rendah (30-40 °C, biasanya diremehkan atau didemineralizasi untuk menghindari pengelupasan) dipompa ke saluran internal penutup.
  3. Panas suhu tinggi dari tungku (radiasi busur, gas tungku panas) diserap oleh dinding dalam penutup dan ditransfer ke air pendingin yang mengalir.
  4. Air panas (50-60°C) mengalir keluar dari penutup, didinginkan oleh penukar panas (atau menara pendingin), dan didaur ulang kembali ke penutup membentuk siklus disipasi panas yang berkelanjutan dan hemat energi.

2. Desain Struktural & Pemilihan Bahan

Tutup EAF yang didinginkan dengan air memiliki desain modular yang kuat, dengan bahan yang dipilih untuk menyeimbangkan ketahanan panas, ketahanan korosi, dan stabilitas mekanis.
Komponen Struktural Fungsi Bahan-bahan Tipikal Pertimbangan Desain
Cover Body Frame (Rangka tubuh penutup) Mendukung seluruh struktur, terhubung ke mekanisme angkat Q355B baja paduan rendah (kekuatan tarik yang tinggi, kesuburan yang baik) atau baja 16Mn Dibesarkan menjadi 12-16 mm untuk menahan tekanan mekanik selama mengangkat/mengunci
Panel/Coil Dingin Air Bagian inti yang menyerap panas, membentuk lapisan dalam/luar penutup - Lapisan dalam: 316L stainless steel (tahan korosi dari gas tungku asam, misalnya, SO2)

- Lapisan luar: baja karbon (biaya efektif, untuk lingkungan suhu rendah)		 Panel: 8-12 mm tebal, dengan jarak 150-200 mm antara saluran internal untuk menghindari titik panas

Koil: Pipa baja tanpa jahitan Φ38-57 mm (20# baja) untuk aliran air yang seragam
Lubang dan Segel Elektrod Menampung elektroda grafit, mencegah kebocoran gas Pengemasan grafit suhu tinggi + cincin tekanan baja tahan karat Lubang dilapisi dengan lengan tahan aus (untuk menahan gesekan elektroda) dan memiliki segel yang dapat disesuaikan untuk perubahan diameter elektroda
Mekanisme mengangkat/mengunci Memungkinkan pembukaan / penutupan penutup, memastikan tekanan penyegelan Pengecoran baja paduan + silinder hidrolik (atau aktuator pneumatik) Dilengkapi dengan sensor posisi untuk menghindari kesalahan keselarasan; kekuatan penguncian ≥ 0,1 MPa untuk memastikan kedap udara
Penghubung masuk/keluar air Terhubung dengan sistem pendingin eksternal 304 stainless steel quick-connect joints (dengan segel O-ring untuk anti bocor) Dirancang dengan katup kontrol untuk mencegah aliran air kembali selama penutupan
Lapisan Isolasi Termal Mengurangi kehilangan panas eksternal (dinding luar) Selimut serat keramik (100-150 mm tebal, tahan 800 °C) Diterapkan pada bingkai luar untuk melindungi komponen angkat dan meningkatkan keselamatan operator

3Parameter Teknis Utama

Parameter disesuaikan berdasarkan kapasitas EAF (misalnya, EAF pembuatan baja 50t, 100t, 200t) dan persyaratan proses (misalnya, produksi baja bertenaga tinggi, karbon rendah).
Kategori parameter Indikator Khusus Nilai-nilai khas untuk 100 ton EAF Steelmaking
Sistem Air Pendingin Suhu masuk

Suhu keluar

Tekanan air

Tingkat aliran air		 ≤ 40°C

≤ 60°C

00,5-0,7 MPa

120-150 m3/h
Kinerja Struktural Suhu tahan maksimum (dinding dalam)

Koefisien disipasi panas

Tingkat kebocoran segel		 2200°C

≤ 120 W/m2·K

≤ 0,05% (gas tungku)
Parameter Operasional Kecepatan angkat

Tekanan pengunci

Masa pakai		 00,8-1,2 m/menit

0.12-0.15 MPa

3-5 tahun
Parameter Dimensi Diameter (untuk EAF melingkar)

Berat badan

Diameter lubang elektroda		 40,5-5,5 m

8-12 ton

Φ400-600 mm

4. Skenario Aplikasi & Keuntungan Kinerja

Ini banyak digunakan dalam berbagai jenis EAF, dengan desain yang disesuaikan untuk tujuan peleburan yang berbeda:
Jenis Aplikasi EAF Fitur Desain yang Disesuaikan Keuntungan Kinerja
Produksi baja EAF(kekuatan ultra-tinggi, UHP) Tingkat aliran air yang besar (untuk menangani panas busur tinggi), segel elektroda yang diperkuat (untuk pemulihan CO) Mengurangi konsumsi listrik pembuatan baja sebesar 40-60 kWh/ton; tingkat pengumpulan gas tungku ≥98%
Pembuatan Ferroalloy EAF(misalnya, ferrochrome karbon rendah) Panel internal tahan korosi (untuk menahan serbuk sari yang kaya krom), struktur kompak Memperpanjang umur penutup hingga 4-5 tahun; mengurangi hilangnya kromium selama pemurnian sebesar 1-2%
EAF peleburan non-ferrous(misalnya, peleburan paduan tembaga) Panel paduan tahan panas (untuk menahan 2000 °C +), permukaan dalam yang mudah dibersihkan Mencegah kontaminasi paduan dari bahan penutup; menyederhanakan perawatan
Dibandingkan dengan penutup batu bata tahan api tradisional, kelebihannya signifikan:
Metrik Kinerja Tutup Dingin Air Penutup Refraktori Tradisional
Kehidupan Pelayanan 3-5 tahun 1-3 bulan (membutuhkan penggantian sering)
Kehilangan Panas Pengurangan 35-55% Tinggi (menanggung 20-30% dari total kehilangan panas)
Frekuensi pemeliharaan 2-3 kali/tahun 1-2 kali/bulan
Penutup gas tungku Tingkat kebocoran ≤ 0,05% Rendah (tingkat kebocoran ≥5%)

5. Pemeliharaan harian & Penanganan kesalahan

Untuk memastikan operasi yang aman dan stabil, pemeliharaan harian yang ketat dan pemecahan kesalahan yang tepat waktu diperlukan:

Pemeliharaan harian (per shift)

  1. Pemeriksaan Sistem Pendingin: Memantau suhu masuk/keluar air, tekanan, dan aliran. Jika suhu keluar melebihi 60°C atau tekanan turun ≥ 0,1 MPa, hentikan tungku untuk memeriksa penyumbatan pipa atau kebocoran.
  2. Pemeriksaan Penyegelan: Gunakan detektor gas untuk memeriksa kebocoran gas tungku di lubang elektroda dan tepi penutup.
  3. Inspeksi Struktural: Menggunakan termometer inframerah untuk memindai badan penutup suhu lokal yang melebihi 100 °C menunjukkan kemungkinan penyumbatan pipa atau kekurangan air.
  4. Periksa Mekanisme Angkat: Periksa silinder hidraulik dan engsel untuk pelumasan; pastikan sensor posisi bekerja normal untuk menghindari kesalahan keselarasan.

Kesalahan Umum & Solusi

Fenomena kesalahan Mungkin Penyebabnya Solusi
Pemanasan lokal (≥ 100°C) Blokasi pipa air (scaling atau akumulasi slag) 1. Hentikan tungku dan bilas pipa dengan asam klorida 5-8% (untuk menghilangkan sisik); 2. Ganti pipa yang sangat tersumbat.
Kebocoran gas tungku di lubang elektroda Pengemasan grafit bekas, cincin tekanan longgar 1. mengencangkan cincin tekanan; 2. mengganti pengemasan dengan bahan grafit suhu tinggi.
Penurunan tekanan air pendingin Patah pipa (kelelahan suhu tinggi) atau pelepasan sendi 1. isolasi penutup dari sistem pendingin; 2. las pipa pecah atau mengganti sendi yang rusak.
Penghalang mekanisme angkat Pakai bingkai, pelumasan yang tidak cukup 1. Bersihkan engsel dan menerapkan minyak pelincir suhu tinggi (misalnya, molibdenum disulfida); 2.


Ada banyak jenis struktur penutup tungku dari tungku busur listrik, dapat dipilih sesuai dengan kekuatan yang berbeda dari tungku busur listrik.

1Tutup tungku tipe bata

2Tutup oven pendingin air tipe kotak

3. Tutup tungku pendingin air jenis tabung

4. Tutup tungku atomisasi
Di antaranya, penutup tungku tipe bata cocok untuk tungku busur listrik biasa.
Tutup tungku pendingin air jenis kotak cocok untuk tungku busur bertenaga tinggi
Tutup tipe tutup tungku dingin air terutama digunakan dalam tungku busur listrik bertenaga tinggi, dan tutup tungku atomisasi memiliki jangkauan aplikasi yang luas dan pada dasarnya tidak dibatasi oleh daya.
Dalam desain tungku busur listrik DC bertenaga tinggi, tutup tungku tipe pendingin air dengan efek pendingin yang baik dan yang paling banyak digunakan dipilih.


Diagram struktur penutup tungku pendingin air:
