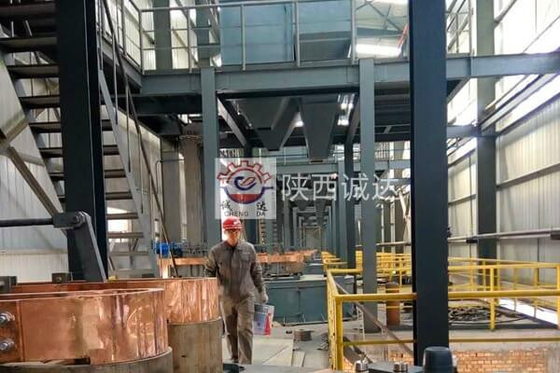

Peralatan sistem tungku busur listrik corundum putih dengan Sertifikasi ISO 9001

1. Ringkasan Proyek:
1.1 Model peralatan: peralatan sistem tungku busur listrik korund putih BGYL-2000KVA;
1.2 Penggunaan Peralatan: Terutama digunakan untuk peleburan abrasif dan bahan tahan api seperti korund putih, alumina cair, mullite, dll;
1.3 Bentuk peralatan: Tungku korund putih adalah tungku tetap, dengan penutup tungku yang didinginkan dengan air, rok, pemasangan atas, dan struktur pendingin air semprot eksternal pada dinding tungku.

2. Fitur sistem
2.1 Bentuk struktural pemasangan atas tungku, penutup tungku yang didinginkan dengan air, dan pendinginan air semprot eksternal pada dinding tungku;
2.2 Setiap fase mengadopsi jaring pendek hemat energi yang terdiri dari kawat bergaris tembaga lunak, melalui dinding batang tembaga, batang tembaga struktural batang baja (jenis angkat troli), dll.
2.3 Pengatur otomatis pengangkut elektroda tipe motor frekuensi variabel yang canggih dan andal: dapat dioperasikan secara otomatis dan manual.
2.4 Kerangka tungku terbuat dari baja boiler 20 g, tebal 20 mm, tanpa penguatan, dan mobil tungku mengadopsi struktur melingkar;Pelat baja bawah dan rok mobil tungku terbuat dari 20mm tebal pelat baja;
2.5 Klem elektroda mengadopsi metode penjepit sabuk, yang dapat diandalkan dan memiliki masa pakai yang panjang;
2.6 Pengikat elektroda mengadopsi metode pendorong pneumatik;
2.7 Tegangan utama dari trafo adalah 35KV, dan tegangan sekunder adalah 200-130V dalam tujuh tingkat. Pada regulasi tegangan beban, metode garis atas;
2.8 Inlet sistem air pendingin dilengkapi dengan pemantauan tekanan dan suhu air, serta alarm suara dan cahaya.
2.9 Parameter tungku listrik dipantau dan dikelola melalui layar sentuh.
2.10 Bahan pengangkut mengadopsi sistem pengangkutan pneumatik fase ultra padat.

3- Deskripsi struktur sistem dan prinsip kerja
Tungku korund putih adalah tungku yang didinginkan dengan air tabung lurus tetap dengan penutup tungku tetap, rok, pemuatan atas, dan platform tubuh tungku.Struktur pendinginan air semprot eksternal dinding tungku terdiri dari bagian mekanis berikut:
a, Badan tungku;
b, mobil tungku;
c, Sistem jaringan pendek sekunder;
d, Tutup dan rok tungku pendingin air tabung lurus tetap;
e, pengontrol mobil;
f, Sistem pendingin air;
g, sistem pengangkutan fase ultra padat
h, Sistem penghapusan debu
i, sistem kontrol listrik

Prinsip kerja
Perangkat ini didasarkan pada energi listrik dan memanfaatkan panas besar yang dilepaskan oleh busur yang terbentuk antara elektroda dan muatan tungku untuk mencapai peleburan.Ketika arus dimasukkan ke dalam tungku melalui elektrodaPada saat ini, suhu di area busur langsung melonjak menjadi lebih dari 3000 °C,dan energi termal yang kuat dengan cepat melelehkan muatan tungku terutama terbuat dari bubuk alumina industriDi bawah kondisi suhu tinggi, muatan tungku mengalami serangkaian perubahan fisik dan kimia yang kompleks, akhirnya mendingin dan mengeras untuk membentuk korundum putih berkualitas tinggi.Selama proses peleburan, energi listrik secara efisien diubah menjadi energi panas, menyediakan kondisi suhu tinggi yang diperlukan untuk pembentukan korund putih.Kontrol suhu yang tepat dan lingkungan busur yang stabil memastikan konsistensi kualitas produk korund putih.

Parameter teknis:
Spesifikasi daya: Umumnya cocok untuk sumber daya daya bertenaga tinggi, seperti peralatan tungku busur corundum putih HY2.8-4000KVA, sistem catu daya AC 10kV, rentang tegangan 10kV ± 10%,3 fase, frekuensi 50 ± 0.5Hz; Tegangan sistem distribusi tegangan rendah adalah 380V/220V+10% -15%, dengan frekuensi 50 ± 0.5Hz.Masukan daya yang kuat dan stabil memenuhi kebutuhan energi untuk menghasilkan suhu tinggi di tungku busur listrik.
Parameter elektroda: elektroda grafit berkualitas tinggi biasanya dipilih, yang memiliki konduktivitas yang baik dan ketahanan suhu tinggi.dan dimensi elektroda lainnya ditentukan sesuai dengan spesifikasi khusus dan persyaratan proses produksi dari tungku busur listrikSebagai contoh, diameter elektroda umum adalah 250mm, yang dapat bekerja stabil dalam suhu tinggi dan lingkungan arus tinggi,memastikan generasi busur yang terus menerus dan pasokan panas yang stabil di dalam tungku.
Kontrol suhu: Perangkat ini dapat mencapai kontrol suhu yang sangat tepat, dengan cepat meningkatkan dan mempertahankan suhu di dalam tungku di atas 2000 °C,memenuhi persyaratan ketat untuk suhu tinggi dalam peleburan korund putihMelalui sistem pemantauan dan kontrol suhu yang canggih, penyesuaian waktu nyata arus elektroda, tegangan dan parameter lainnya memastikan suhu yang seragam dan stabil di dalam tungku,memberikan jaminan yang dapat diandalkan untuk peleburan korundum putih berkualitas tinggi.
Indikator output: Mengambil peralatan HY2.8-4000KVA sebagai contoh, output harian dari satu set peralatan dapat mencapai 25 ton.Jika dihitung berdasarkan sistem kerja terus menerus dengan 330 hari kerja per tahunUntuk mencapai output tahunan 30000 ton, dibutuhkan empat set peralatan tersebut.Output dari peralatan sistem tungku busur listrik dari spesifikasi yang berbeda bervariasi, dan pilihan yang wajar dapat dilakukan sesuai dengan skala produksi perusahaan dan permintaan pasar.
2.11 Sistem penghapusan debu mengadopsi sistem penghapusan debu dua tahap dari filter kantong siklon.
