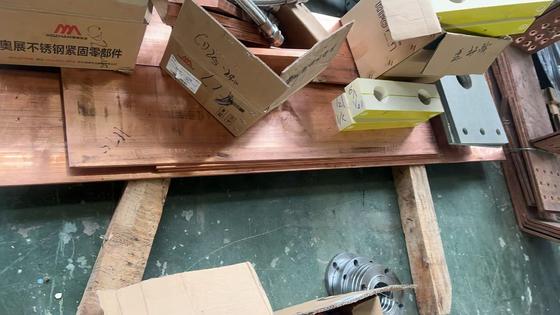

Busbar Tembaga untuk Tungku Busur Listrik

2.1 Definisi Inti & Fungsi Utama

• Definisi: Terbuat dari tembaga elektrolitik kemurnian tinggi, konduktor konduktif persegi panjang dibentuk dengan membengkokkan dan menyambung. Dibagi menjadi tipe biasa dan berlapis perak/timah, banyak digunakan dalam sambungan tetap sirkuit sekunder EAF.
• Fungsi Utama: Mentransmisikan energi listrik secara stabil dari transformator ke elektroda. Mengurangi kehilangan resistansi dan interferensi elektromagnetik melalui desain yang dioptimalkan. Memberikan dukungan mekanis untuk komponen jaringan pendek lainnya.

2.2 Komposisi Inti & Karakteristik Material

2.2.1 Pemilihan Material

• Mengadopsi Tembaga elektrolitik kemurnian tinggi T2/T3 dengan kandungan tembaga ≥99.9% dan konduktivitas ≥97%IACS.
• Permukaan dapat dilapisi perak (≥0.1mm) atau dilapisi timah (≥0.05mm) untuk meningkatkan ketahanan oksidasi dan korosi.

2.2.2 Desain Struktural

• Penampang persegi panjang dengan spesifikasi umum: 50×5mm, 60×6mm, 80×8mm, 100×10mm, dll., dapat disesuaikan untuk ukuran khusus.
• Sambungan utama menggunakan proses pengeboran dan penyadapan dengan baut baja tahan karat. Beberapa busbar memiliki alur pembuangan panas untuk meningkatkan efisiensi pendinginan.

2.3 Parameter Teknis Utama

2.4 Fitur Produk

• Konduktivitas Tinggi: Resistivitas rendah mengurangi kehilangan panas dan konsumsi energi EAF.
• Kinerja Mekanik Kuat: Kekuatan tarik ≥205MPa, tahan terhadap getaran dan benturan selama peleburan.
• Ketahanan Panas & Korosi yang Sangat Baik: Beradaptasi dengan lingkungan kerja bersuhu tinggi dan berdebu.
• Adaptabilitas yang Dapat Disesuaikan: Ukuran, panjang, dan perawatan permukaan yang dapat disesuaikan untuk spesifikasi EAF yang berbeda.
• Pemasangan Mudah: Struktur persegi panjang memfasilitasi penyambungan dan pemasangan, meningkatkan efisiensi konstruksi.

2.5 Skenario Aplikasi

• Terutama digunakan dalam sistem jaringan pendek EAF sebagai konduktor tetap untuk pembuatan baja dan EAF pemurnian.
• Menghubungkan outlet tegangan rendah transformator, kompensator, dan lengan silang konduktif, cocok untuk industri metalurgi, pengecoran, dan pengolahan logam.
• Berlaku untuk sirkuit konduktif peralatan metalurgi arus tinggi lainnya seperti tungku busur terendam dan tungku kalsium karbida.

  2.6 Komposisi Inti & Karakteristik Material

  2.6.1 Pemilihan Material

  • Mengadopsi Tembaga elektrolitik kemurnian tinggi T2/T3 dengan kandungan tembaga ≥99.9% dan konduktivitas ≥97%IACS, memastikan konduktivitas listrik yang sangat baik dan mengurangi kehilangan energi selama transmisi arus.
  • Permukaan dapat dilapisi perak atau dilapisi timah sesuai kebutuhan, dengan ketebalan pelapisan perak ≥0.1mm dan ketebalan pelapisan timah ≥0.05mm, meningkatkan ketahanan oksidasi dan korosi serta memperpanjang masa pakai.

  2.6.2 Desain Struktural

  • Bentuk penampang terutama persegi panjang, dengan spesifikasi umum (lebar × ketebalan) termasuk 50×5mm, 60×6mm, 80×8mm, 100×10mm, dll. Ukuran khusus dapat disesuaikan sesuai dengan kapasitas EAF.
  • Bagian sambungan utama mengadopsi proses pengeboran dan penyadapan, dipasang dengan baut baja tahan karat untuk memastikan sambungan yang ketat dan mengurangi resistansi kontak. Beberapa busbar tembaga dilengkapi dengan alur pembuangan panas di permukaan untuk meningkatkan efisiensi pembuangan panas.

  2.7 Parameter Teknis Utama

  Kapasitas EAF yang Dinilai	Spesifikasi Busbar Tembaga (Lebar×Ketebalan)	Arus yang Dinilai	Konduktivitas	Kekuatan Tarik	Suhu Ketahanan Panas	Metode Perawatan Permukaan
  5-10t	60×6mm/80×8mm	5000-10000A	≥97%IACS	≥205MPa	≤250℃	Dilapisi Timah/Alami
  10-20t	80×8mm/100×10mm	10000-20000A	≥97%IACS	≥205MPa	≤250℃	Dilapisi Timah/Dilapisi Perak
  20-50t	100×10mm/120×12mm	20000-35000A	≥97%IACS	≥205MPa	≤250℃	Dilapisi Perak
  Di atas 50t	120×12mm ke atas	Di atas 35000A	≥97%IACS	≥205MPa	≤250℃	Dilapisi Perak

  2.8 Fitur Produk

  • Konduktivitas Listrik Tinggi: Bahan tembaga elektrolitik kemurnian tinggi memastikan resistivitas rendah, dengan konduktivitas jauh melebihi paduan tembaga biasa, yang dapat mengurangi kehilangan panas selama transmisi arus dan menurunkan konsumsi energi EAF.
  • Kinerja Mekanik Kuat: Setelah proses pengerjaan dingin dan perlakuan panas, kekuatan tarik adalah ≥205MPa dan kekuatan luluh adalah ≥60MPa, dengan kinerja lentur dan geser yang baik, mampu menahan getaran dan dampak mekanis selama peleburan EAF.
  • Ketahanan Panas dan Korosi yang Sangat Baik: Tembaga itu sendiri memiliki ketahanan panas tertentu, dan lapisan permukaan dapat secara efektif menahan oksidasi suhu tinggi dan korosi debu konduktif, beradaptasi dengan lingkungan kerja EAF yang keras bersuhu tinggi dan berdebu.
  • Adaptabilitas yang Disesuaikan: Dapat menyesuaikan ukuran, panjang, dan proses perawatan permukaan sesuai dengan kapasitas EAF dan pengaturan jaringan pendek, beradaptasi dengan kebutuhan pemasangan dan penggunaan berbagai spesifikasi EAF.
  • Pemasangan Mudah: Struktur persegi panjang nyaman untuk penyambungan dan pemasangan, dan bagian sambungan dirancang secara wajar, yang dapat dengan cepat menyelesaikan perakitan dengan transformator, kabel berpendingin air, dan komponen lainnya, meningkatkan efisiensi konstruksi.
