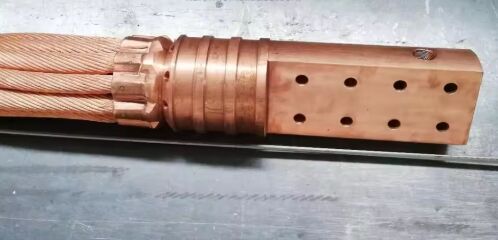

Kabel listrik pendingin air kelas industri untuk tungku arc listrik (EAF) tungku pengolahan ladle (LRF) Aplikasi

  • Industrial Grade Water Cooled Power Cable for Electric Arc Furnace (EAF) Ladle Refining Furnace (LRF) Application
Tempat asal Cina
Nama merek Shaanxi Chengda
Sertifikasi ISO 9001
Nomor model Bernegosiasi berdasarkan kapasitas pemrosesan peralatan
Kuantitas min Order 1 buah
Harga The price will be negotiated based on the technical requirements and supply scope of Party A
Kemasan rincian Diskusikan sesuai dengan persyaratan spesifik Pihak a
Waktu pengiriman 1 bulan
Syarat-syarat pembayaran L/C,T/T,Western Union
Menyediakan kemampuan Rantai pasokan produksi lengkap, pasokan tepat waktu, dan memenuhi standar kualitas

Hubungi saya untuk sampel gratis dan kupon.

ApaAPP:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Menyoroti

Kabel listrik pendingin air industri

,

Kabel listrik EAF LRF

,

Kabel tungku busur listrik dengan garansi
Tinggalkan pesan
Deskripsi Produk
Berikut adalah pengantarnya:

  • Fitur Utama
    • Konduktivitas Tinggi: Ia menggunakan bahan khusus dan desain struktural untuk mengurangi resistensi kabel, sehingga meningkatkan efisiensi transmisi daya.
    • Kinerja pendingin yang sangat baik: Ini dilengkapi dengan sistem pendingin air yang dapat secara efektif menghilangkan panas yang dihasilkan oleh arus,mencegah kabel dari overheating dan memastikan operasi normal di lingkungan suhu tinggi.
    • Ketahanan Korosi dan Oksidasi yang Baik: Bagian logam kabel biasanya terbuat dari stainless steel atau paduan khusus, dan lapisan luar terbuat dari bahan tahan suhu tinggi,yang dapat mempertahankan kinerja stabil di lingkungan yang keras.

  • Desain Struktural
    • Konduktor: Biasanya terbuat dari bahan konduktivitas tinggi seperti kawat tembaga kaleng atau kawat enamel.dan kawat enamel dapat mengurangi efek kulit, meningkatkan efisiensi transmisi arus, dan lembut dan fleksibel, dengan radius lentur kecil.
    • Lembar luar: Terbuat dari tabung karet sintetis dengan lapisan kain yang diperkuat, yang memiliki karakteristik ketahanan tekanan tinggi, ketahanan suhu tinggi, dan kinerja lentur yang baik.
    • Elektrode: Elektrod biasanya diproses dari seluruh batang tembaga, dan permukaannya pasivat atau kaleng untuk meningkatkan ketahanan korosi dan konduktivitas.Ujung elektroda sering dilengkapi dengan cincin angkat untuk pemasangan mudah di lokasi, dan koneksi antara selang dan elektroda diikat dengan dua penjepit stainless steel untuk memastikan penyegelan yang handal.

  • Persyaratan Kinerja
    • Kinerja Listrik: Tegangan kerusakan tabung karet lapisan luar kabel pendingin air umumnya diperlukan tidak kurang dari 2300V,dan kenaikan suhu permukaan maksimum (termasuk bagian koneksi) tidak lebih dari 40K.
    • Kinerja Mekanis: Sebagai contoh, tegangan uji dari 200mm2 nominal cross-section area adalah 15KN, dan atas dasar ini,nilai tegangan uji meningkat sebesar 5KN untuk setiap peningkatan 100mm2 dalam luas penampang nominal kabel pendingin air.
    • Kinerja penyegelan: Tabung karet lapisan luar harus mampu menahan tekanan air kerja setidaknya 0,6MPa, dan tidak harus ada kebocoran air pendingin di antarmuka dengan elektroda.

  • Skenario Aplikasi
    • Industri baja dan logam non-ferrous: Ini banyak digunakan dalam peralatan tungku busur dalam peleburan baja dan logam non-ferrous untuk mentransmisikan energi listrik arus tinggi.
    • Industri Casting: Dalam proses pengecoran, digunakan dalam tungku busur untuk menyediakan daya untuk peleburan logam.
    • Industri Lainnya: Hal ini juga dapat digunakan dalam kesempatan yang membutuhkan suhu tinggi, korosi yang kuat, atau lingkungan tegangan tinggi, seperti industri elektrolisis dan reaktor kimia.

  • Parameter teknis kabel listrik pendingin air untuk tungku busur listrik


    Parameter teknis kabel listrik pendingin air untuk tungku busur listrik disesuaikan sesuai dengan kapasitas tungku (misalnya, 10t, 30t, 100t EAF) dan arus operasi.Parameter teknis standaruntuk model umum, bersama dengan indikator kinerja inti:

    1. Parameter listrik dasar


    Parameter Spesifikasi Pengamatan
    Luas Potongan Transversal Nominal 150 mm2 ~ 3000 mm2 Model umum: 400 mm2, 800 mm2, 1200 mm2, 2000 mm2
    Listrik nominal 1500 A ~ 15000 A Korélasi positif dengan luas penampang; misalnya, kabel 800 mm2 mendukung arus 5000 A terus menerus
    Tegangan nominal 1000 V ~ 3000 V Cocok untuk sistem catu daya EAF tegangan menengah
    Tegangan pemecahan lapisan luar ≥ 2300 V (AC, 50Hz, 1 menit) Tidak ada kerusakan atau flashover yang diizinkan
    Resistensi Isolasi ≥ 50 MΩ Diukur pada suhu 25°C, kelembaban relatif ≤ 85%
    Peningkatan Suhu Permukaan ≤ 40 K Termasuk badan kabel dan terminal koneksi; suhu sekitar 25°C

    2. Parameter Sistem Pendingin


    Parameter Spesifikasi Pengamatan
    Tekanan air kerja 0.4 MPa ~ 0.8 MPa Tekanan operasi yang direkomendasikan: 0,5 MPa
    Tingkat Aliran Air 8 L/menit ~ 50 L/menit Tergantung pada ukuran kabel; misalnya, kabel 1200 mm2 membutuhkan ≥ 20 L/min
    Kualitas Air Pendingin Konduktivitas ≤ 50 μS/cm; pH 6,5 ~ 8.5 Air deonized atau air lunak direkomendasikan untuk mencegah pengelupasan
    Kinerja penyegelan Tidak ada kebocoran di bawah 1,2 kali tekanan kerja Durasi uji: 30 menit

    3. Parameter Mekanis


    Parameter Spesifikasi Pengamatan
    Kekuatan tarik 15 KN (200 mm2); 20 KN (300 mm2); 25 KN (400 mm2) Peningkatan sebesar 5 KN untuk setiap 100 mm2 ekspansi
    Radius Lipat ≥ 3 × diameter luar kabel (statis); ≥ 5 × diameter luar kabel (dinamis) Memenuhi persyaratan instalasi di tempat dan sering membengkok
    Jangkauan suhu operasi -20°C ~ +120°C Beradaptasi dengan lingkungan bengkel EAF suhu tinggi
    Kehidupan Pelayanan ≥ 10.000 jam Di bawah kondisi kerja nominal

    4. Parameter Struktural


    komponen Bahan & Spesifikasi
    Konduktor Kawat tembaga kaleng (konduktor lunak kelas 5)
    Lembar luar Karet kloropren (CR) atau etilena propilen diena monomer (EPDM) dengan lapisan kain diperkuat
    Terminal Elektrod Bar tembaga padat (tembaga T2) dengan permukaan dilapisi timah; dilengkapi dengan cincin angkat
    Klem sambungan Struktur double-clamp dari stainless steel 304
    Masuk/keluar air G1/2" ~ G1" antarmuka berujung; kompatibel dengan konektor cepat industri

    5. Pencocokan Kapasitas Tungku yang berlaku


    Model Kabel (Area Potongan Silang) Kapasitas EAF yang berlaku
    400 mm2 ~ 800 mm2 5t ~ 20t
    1000 mm2 ~ 1600 mm2 30t ~ 60t
    1800 mm2 ~ 3000 mm2 80t ~ 150t
