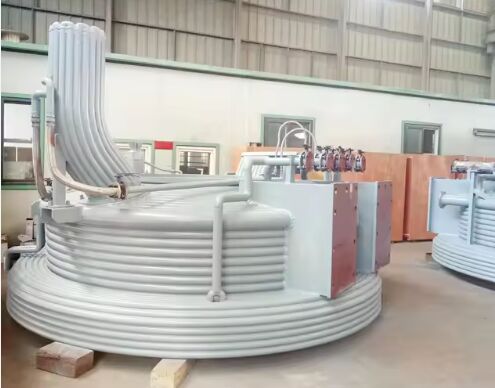

Komponen Tutup Penutup Tungku Berpendingin Air Komponen Pengecoran Baja Berkualitas Tinggi Suku Cadang Pengganti untuk EAF LRF
| Tempat asal | Cina |
|---|---|
| Nama merek | Shaanxi Chengda |
| Sertifikasi | ISO 9001 |
| Nomor model | Bernegosiasi berdasarkan kapasitas pemrosesan peralatan |
| Kuantitas min Order | 1 buah |
| Harga | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Kemasan rincian | Diskusikan sesuai dengan persyaratan spesifik Pihak a |
| Waktu pengiriman | 2 bulan |
| Syarat-syarat pembayaran | L/C,T/T,Western Union |
| Menyediakan kemampuan | Rantai pasokan produksi lengkap, pasokan tepat waktu, dan memenuhi standar kualitas |
Hubungi saya untuk sampel gratis dan kupon.
ApaAPP:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Menyoroti | tutup penutup tungku berpendingin air,suku cadang pengganti EAF pengecoran baja,Komponen tungku LRF dengan garansi |
||
|---|---|---|---|
Deskripsi Produk
Tutup tungku pendingin air untuk tungku busur listrik (EAF)
PeraturanTutup tungku yang didinginkan airmerupakan komponen tahan suhu tinggi penting untuk tungku busur listrik (EAF) dan tungku pemurnian gelas (LRF).dan tahan kelelahan termal yang ekstrim selama peleburanSistem pendingin air terintegrasi memastikan operasi yang stabil di bawah suhu tinggi, kondisi kerja radiasi tinggi, memperpanjang umur layanan dan meningkatkan efisiensi tungku.
Fungsi Utama
-
Penutup Tungku & Isolasi Panas
- Menutup mulut tungku untuk mengurangi kehilangan panas dan mencegah keluarnya gas asap suhu tinggi, debu, dan percikan logam cair, mengoptimalkan lingkungan peleburan.
- Memblokir panas radian dari interior tungku, melindungi peralatan atas (misalnya, mekanisme mengangkat elektroda, sistem penghapusan debu) dari kerusakan termal.
-
Dukungan dan Posisi Elektrod
- Fitur3 lubang elektroda konsentris(cocok dengan elektroda grafit Φ300 Φ600mm) dengan busing tembaga yang diolah dengan presisi, memastikan penyisipan elektroda yang stabil dan operasi vertikal.Busing juga membantu dalam konduksi arus dan disipasi panas.
-
Penyebaran Panas Efisiensi Tinggi
- Sirkuit air pendingin yang dibangun dengan cepat menghilangkan panas yang diserap dari tungku, menjaga suhu kerja penutup dalam kisaran yang aman dan menghindari deformasi yang disebabkan oleh pemanasan berlebihan.
Desain Struktural
| komponen | Bahan & Spesifikasi |
|---|---|
| Cover Shell | Struktur las dariQ345R Pelat baja paduan rendah(kekandelan 20~40mm) ataubaja tahan karat 304; tahan korosi dan kekuatan tinggi. |
| Jaket Air Pendingin | Desain jaket air terintegrasi atau modular; rongga dalam dibagi menjadi beberapa saluran aliran independen untuk memastikan distribusi air yang seragam dan tidak ada zona mati. |
| Elektrode Busing | Paduan krom-tembaga (CuCrZr)busing dipasang di lubang elektroda; konduktivitas tinggi dan konduktivitas termal, dengan cabang pendingin independen sendiri untuk mencegah overheating di area kontak elektroda. |
| Sambungan Flange | Dilengkapi dengan segel flange di air inlet / outlet dan bushings elektroda; menggunakan gasket karet tahan suhu tinggi untuk memastikan kebocoran air nol. |
| Struktur penguat | Perkuat tulang rusuk baja internal untuk meningkatkan kekuatan mekanik dan menahan deformasi di bawah beban suhu dan tekanan tinggi. |
| Lubang Akses | Lubang pengamatan, lubang pengambilan sampel, dan lubang tombak oksigen yang disediakan untuk memenuhi kebutuhan operasi peleburan di lokasi. |
Parameter teknis
Parameter disesuaikan berdasarkan kapasitas EAF (5t ∼150t). Berikut ini adalah spesifikasi standar untuk model umum:
1. Parameter Ukuran Dasar
| Kapasitas EAF | Diameter penutup | Diameter lubang elektroda | Ketebalan Lapisan | Berat badan |
|---|---|---|---|---|
| 10 ‰ 30 t | Φ1800 Φ2500 mm | Φ320/Φ350/Φ400mm | 200 ∼ 300 mm | 3 ‰ 8 t |
| 50 ‰ 80 t | Φ2800 Φ3500 mm | Φ450/Φ500mm | 300×400 mm | 10 ‰ 18 t |
| 100 ‰ 150 t | Φ3800 Φ4500 mm | Φ550/Φ600mm | 400 ∼ 500 mm | 20 ‰ 35 t |
2. Parameter Sistem Pendingin
| Parameter | Spesifikasi |
|---|---|
| Tekanan air kerja | 0.4·0.6 MPa (tekanan stabil untuk menghindari fluktuasi aliran) |
| Tingkat Aliran Air Total | 80~300 L/menit (proporsi terhadap kapasitas tungku: 15~20 L/menit per 10t EAF) |
| Kualitas Air Pendingin | Konduktivitas ≤ 50 μS/cm; pH 6,5−8.5; air de-ion yang direkomendasikan untuk mencegah skala |
| Peningkatan Suhu Air Pendingin | ≤ 15 K (suhu masuk ≤ 35°C, suhu keluar ≤ 50°C) |
| Kinerja penyegelan | Tidak ada kebocoran di bawah tekanan kerja 1,2 ×; durasi uji tekanan ≥ 30 menit |
3. Parameter Kinerja Termal & Mekanis
| Parameter | Spesifikasi |
|---|---|
| Suhu operasi maksimum | ≤ 1200°C (suhu permukaan di bawah zona api tungku) |
| Batas kenaikan suhu | ≤ 40 K (permukaan penutup relatif terhadap suhu lingkungan) |
| Kekuatan Mekanis | Kekuatan tarik ≥ 350 MPa; tahan fluktuasi tekanan tungku ± 0,05 MPa |
| Ketahanan terhadap kejutan panas | Tahan terhadap siklus pendinginan/pemanasan cepat 1000°C tanpa retakan atau deformasi |
| Kehidupan Pelayanan | ≥ 12.000 biaya tungku (dalam kondisi operasi standar) |
4. Parameter Kinerja Bahan
| komponen | Kelas material | Indikator Kinerja Utama |
|---|---|---|
| Cover Shell | Q345R/304 SS | Kekuatan output ≥ 345 MPa; nilai ketahanan korosi ≥ 9 (tes semprotan garam 1000h) |
| Elektrode Busing | CuCrZr | Konduktivitas listrik ≥ 48 MS/m; konduktivitas termal ≥ 320 W/m·K |
| Sealing gasket | Karet silikon suhu tinggi | Kisaran suhu operasi: -40°C sampai 300°C; pengaturan kompresi ≤ 15% |
Keuntungan Aplikasi
- Umur Pelayanan yang Panjang: Dibandingkan dengan penutup tungku batu bata tahan api, struktur yang didinginkan air menghindari retakan dan erosi yang disebabkan oleh kejutan termal, mengurangi frekuensi pemeliharaan sebesar 60% dan waktu henti sebesar 40%.
- Penghematan Energi & Pengurangan Emisi: Kinerja penyegelan yang sangat baik mengurangi kehilangan panas sebesar 20-30% dan emisi gas buang, sejalan dengan standar perlindungan lingkungan industri.
- Stabilitas Operasional Tinggi: Struktur kaku dan pendinginan seragam mencegah deformasi, memastikan posisi elektroda yang tepat dan pelepasan busur yang stabil, meningkatkan kualitas dan efisiensi peleburan.
